Инсталляция аппаратного обеспечения
- 16 -
ATX_12V_2X4:
ATX:

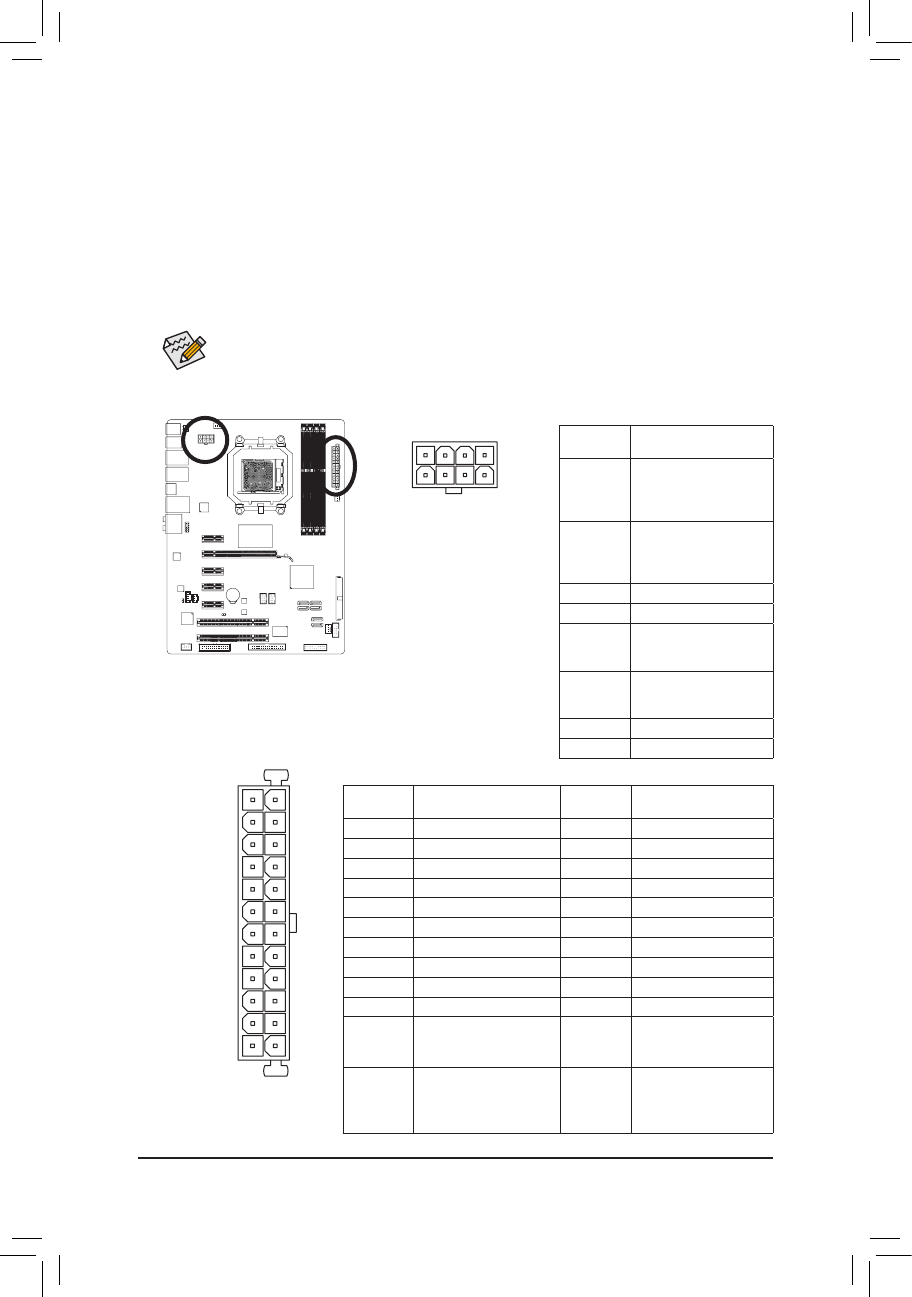

1/2) ATX_12V_2X4/ATX (8-контактный разъем питания 12 В и 24-контактный основной
ATX-разъем питания)
С помощью этого разъема блок питания ПК обеспечивает все компоненты системной платы
стабильным электропитанием необходимой мощности. Чтобы исключить риск повреждения
оборудования, до подключения кабеля питания к разъему убедитесь в том, что блок питания
выключен и все устройства инсталлированы должным образом. Разъем питания сконструирован
таким образом, чтобы полностью исключить возможность некорректного подключения к нему
соответствующего кабеля блока питания. Правильно сориентируйте 24-контактный разъем блока
питания и соедините его с ATX-разъемом на системной плате. Разъем ATX 12 В предназначен
для питания ЦП, если он не подключен к системной плате, включить компьютер не удастся.
Мощность блока питания должна быть достаточной для того, чтобы обеспечить
потребности всех установленных в системе компонентов, желательно с небольшим
запасом (например, 500-Вт блок питания или более мощный). В противном случае велика
вероятность нестабильности или даже полной неработоспособности системы.
Нумерация
контактов Назначение
1
GND - контакт
Земля (только для
8-контактных разъемов
ATX 12 В)
2
GND - контакт
Земля (только для
8-контактных разъемов
ATX 12 В)
3
GND - контакт Земля
4
GND - контакт Земля
5
+12 В (только для
8-контактныз разъемов
ATX 12 В)
6
+ 12 В (только для
8-контактныз разъемов
ATX 12 В)
7
+ 12 В
8
+ 12 В
Нумерация
контактова Назначение
Нумерация
контактов Назначение
1
3,3 В
13
3,3 В
2
3,3 В
14
- 12 В
3
GND (Заземление)
15
GND (Заземление)
4
+ 5 В
16
PS_ON (soft On/Off)
5
GND (Заземление)
17
GND (Заземление)
6
+ 5 В
18
GND (Заземление)
7
GND (Заземление)
19
GND (Заземление)
8
Power Good
20
- 5 В
9
5VSB (stand by + 5 В)
21
+ 5 В
10
+ 12 В
22
+ 5 В
11
+ 12 В (только для
24-контактных ATX-
разъемов)
23
+ 5 В (только для
24-контактных ATX-
разъемов)
12
3,3 В (только для
24-контактных ATX-
разъемов
24
GND (Заземление,
только для 24-
контактных ATX-
разъемов)
DEBUG
PORT
G.QBOFM
13
1
24
12
ATX
DEBUG
PORT
G.QBOFM
ATX_12V_2X4
5
8
1
4
