- 16 -
8I845GE-RZ Series Motherboard
English

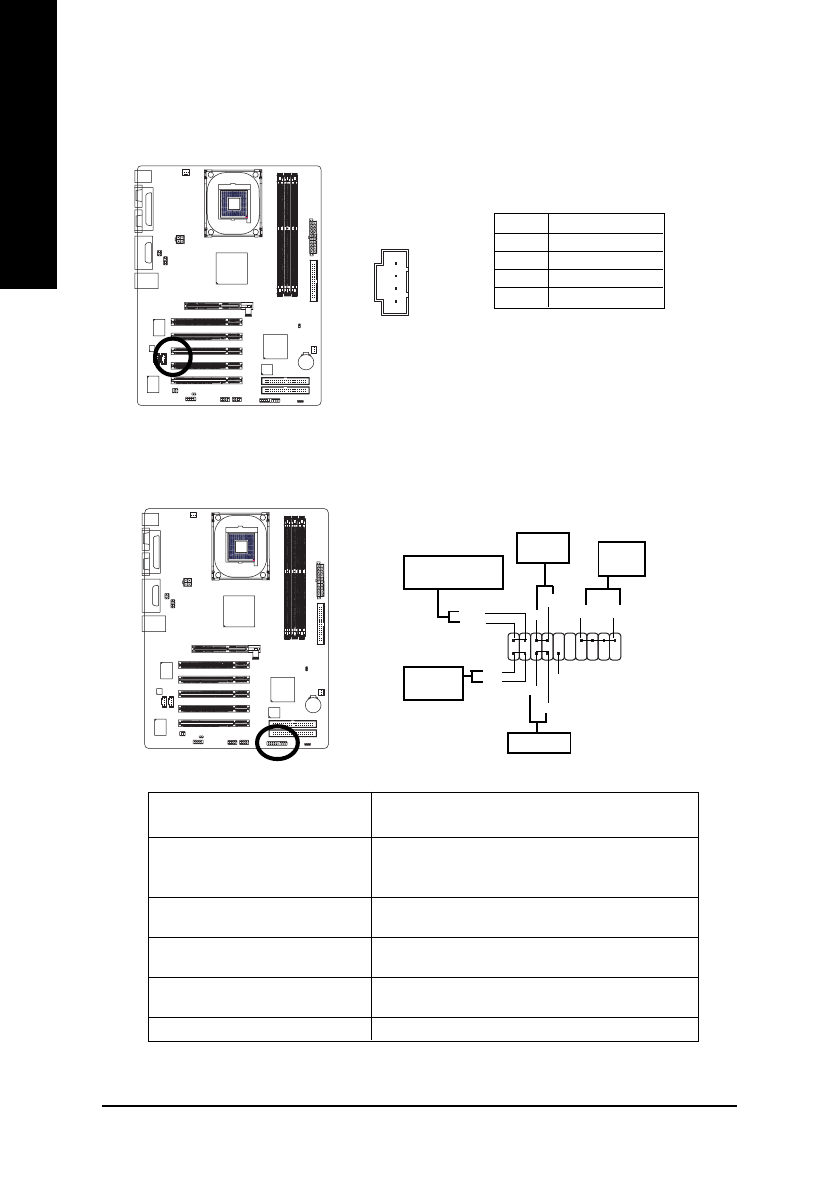

8) F_PANEL (2x10 pins connector)
Please connect the power LED, PC peaker, reset switch and power switch etc. of your chassis front
panel to the F_PANEL connector according to the pin assignment above.
HD (IDE Hard Disk Active LED)
Pin 1: LED anode(+)
Pin 2: LED cathode(-)
SPK (Speaker Connector)
Pin 1: VCC(+)
Pin 2- Pin 3: NC
Pin 4: Data(-)
RST (Reset Switch)
Open: Normal Operation
Close: Reset Hardware System
PW (Soft Power Connector)
Open: Normal Operation
Close: Power On/Off
MSG (Message LED/Power/
Pin 1: LED anode(+)
Sleep LED)
Pin 2: LED cathode(-)
NC
NC
S P K -
SPK+
20
Speaker
Connector
19
IDE Hard Disk
Active LED
Reset Switch
2
Soft Power
Connector
MSG+
MSG-
M e s s a g e L E D / P o w e r /
Sleep LED
PW-
PW+
1
HD+
HD-
RST+
R S T -
NC
7) AUX_IN (AUX In Connector)
Connect other device (such as PCI TV Tunner audio out) to the connector.
Pin No.
Definition
1
AUX-L
2
GND
3
GND
4
AUX-R
1
