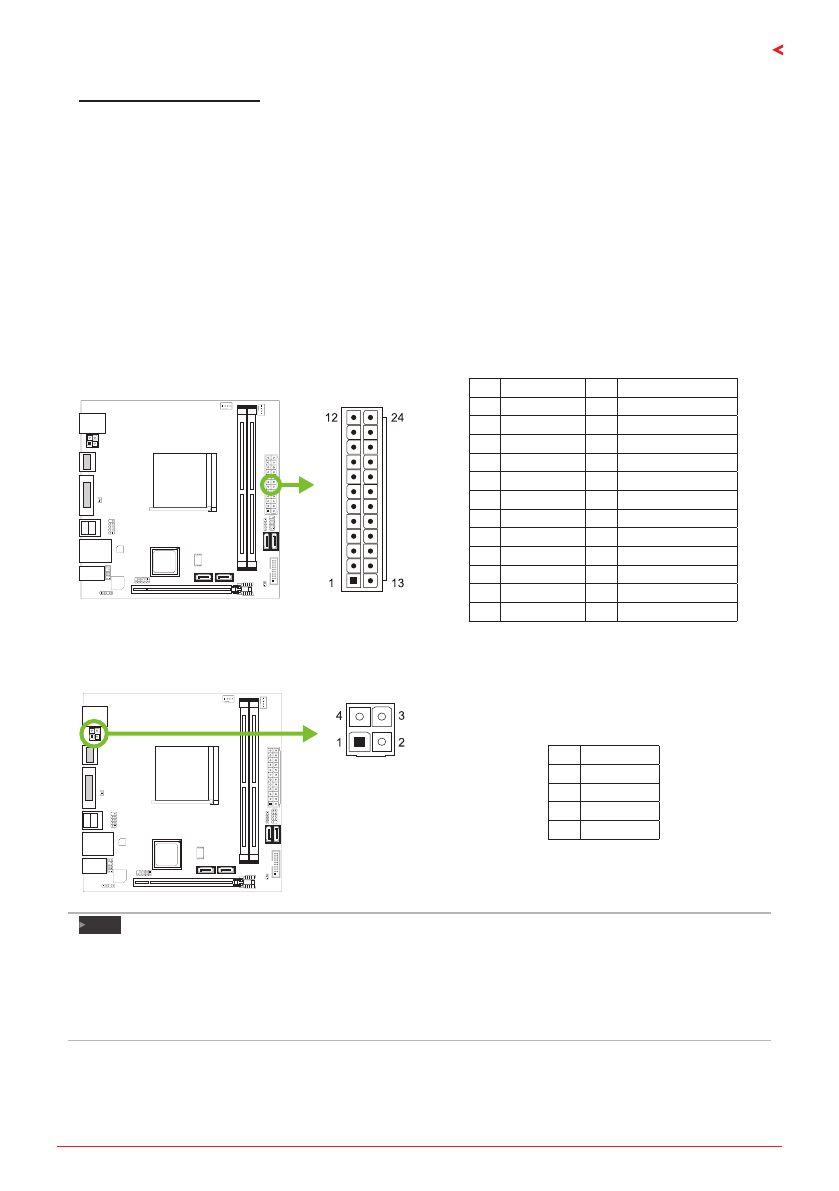

Chapter 2: Hardware installation
| 15
B450NH
Clear CMOS Procedures:
1. Remove AC power line.
2. Set the jumper to “Pin 1-2 short”, you can use a metal object like a screwdriver to touch
the two pins.
3. Wait for five seconds.
4. After clearing the CMOS values, be sure the jumper is “Pin 1-2 open”.
5. Power on the AC.
6. Load Optimal Defaults and save settings in CMOS.
2.7 Headers & Connectors
ATXPWR1: ATX Power Source Connector
For better compatibility, we recommend to use a standard ATX 24-pin power supply for this
connector. Make sure to find the correct orientation before plugging the connector.
Pin Assignment
Pin Assignment
13
+3.3V
1
+3.3V
14
-12V
2
+3.3V
15
Ground
3
Ground
16
PS_ON
4
+5V
17
Ground
5
Ground
18
Ground
6
+5V
19
Ground
7
Ground
20
NC
8
PW_OK
21
+5V
9
Standby Voltage+5V
22
+5V
10
+12V
23
+5V
11
+12V
24
Ground
12
+3.3V
ATXPWR2: ATX Power Source Connector
This connector will provide +12V to CPU power circuit.
Pin Assignment
1
+12V
2
+12V
3
Ground
4
Ground
Note
»
Before you power on the system, please make sure that both ATXPWR1 and ATXPWR2 connectors
have been plugged-in.
»
Insufficient power supplied to the system may result in instability or the peripherals not functioning
properly. Use of a PSU with a higher power output is recommended when configuring a system with
more power-consuming devices.
