Chapter 2: Hardware installation
| 11
A68N-2100E / A68N-2100K / A68N-2100X / A68N-5600E
2.5 Headers & Connectors

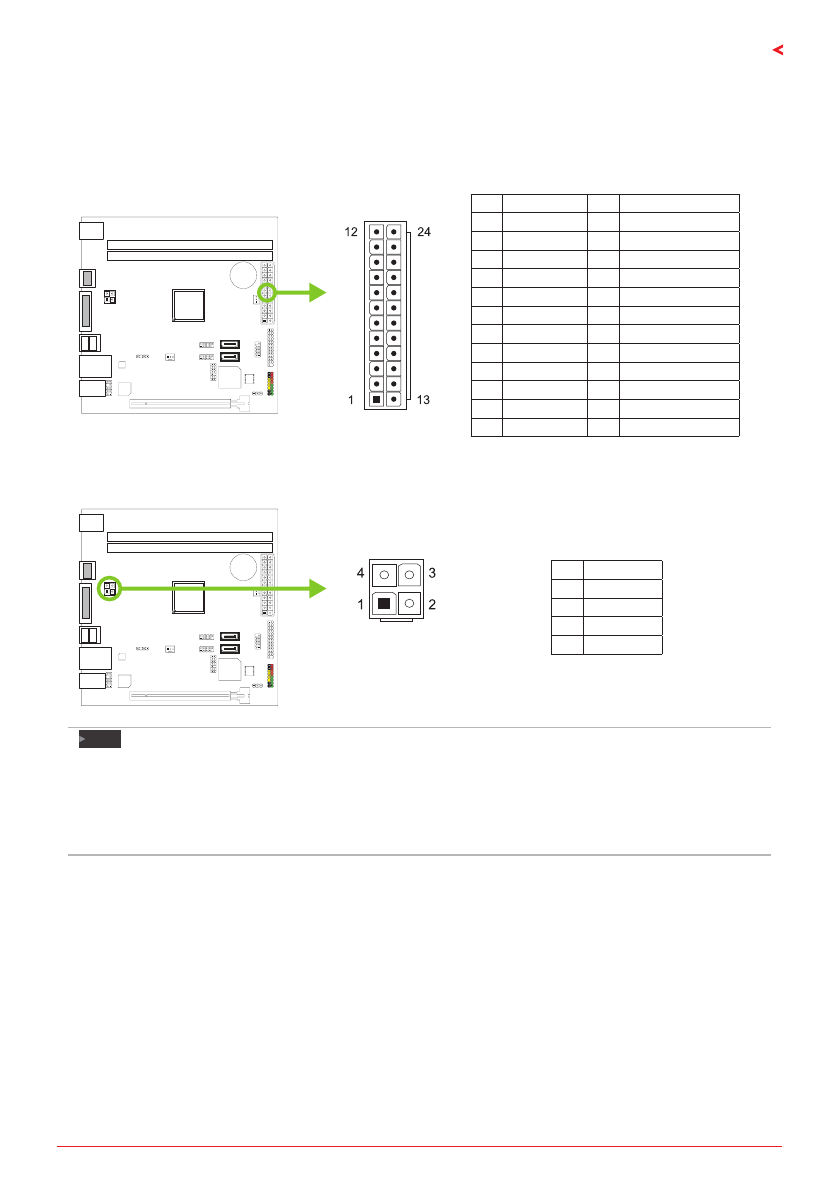

ATXPWR1: ATX Power Source Connector
For better compatibility, we recommend to use a standard ATX 24-pin power supply for this
connector. Make sure to find the correct orientation before plugging the connector.
Pin Assignment
Pin Assignment
13
+3.3V
1
+3.3V
14
-12V
2
+3.3V
15
Ground
3
Ground
16
PS_ON
4
+5V
17
Ground
5
Ground
18
Ground
6
+5V
19
Ground
7
Ground
20
NC
8
PW_OK
21
+5V
9
Standby Voltage+5V
22
+5V
10
+12V
23
+5V
11
+12V
24
Ground
12
+3.3V
ATXPWR2: ATX Power Source Connector
This connector will provide +12V to CPU power circuit.
Pin Assignment
1
+12V
2
+12V
3
Ground
4
Ground
Note
»
Before you power on the system, please make sure that both ATXPWR1 and ATXPWR2 connectors
have been plugged-in.
»
Insufficient power supplied to the system may result in instability or the peripherals not functioning
properly. Use of a PSU with a higher power output is recommended when configuring a system with
more power-consuming devices.
