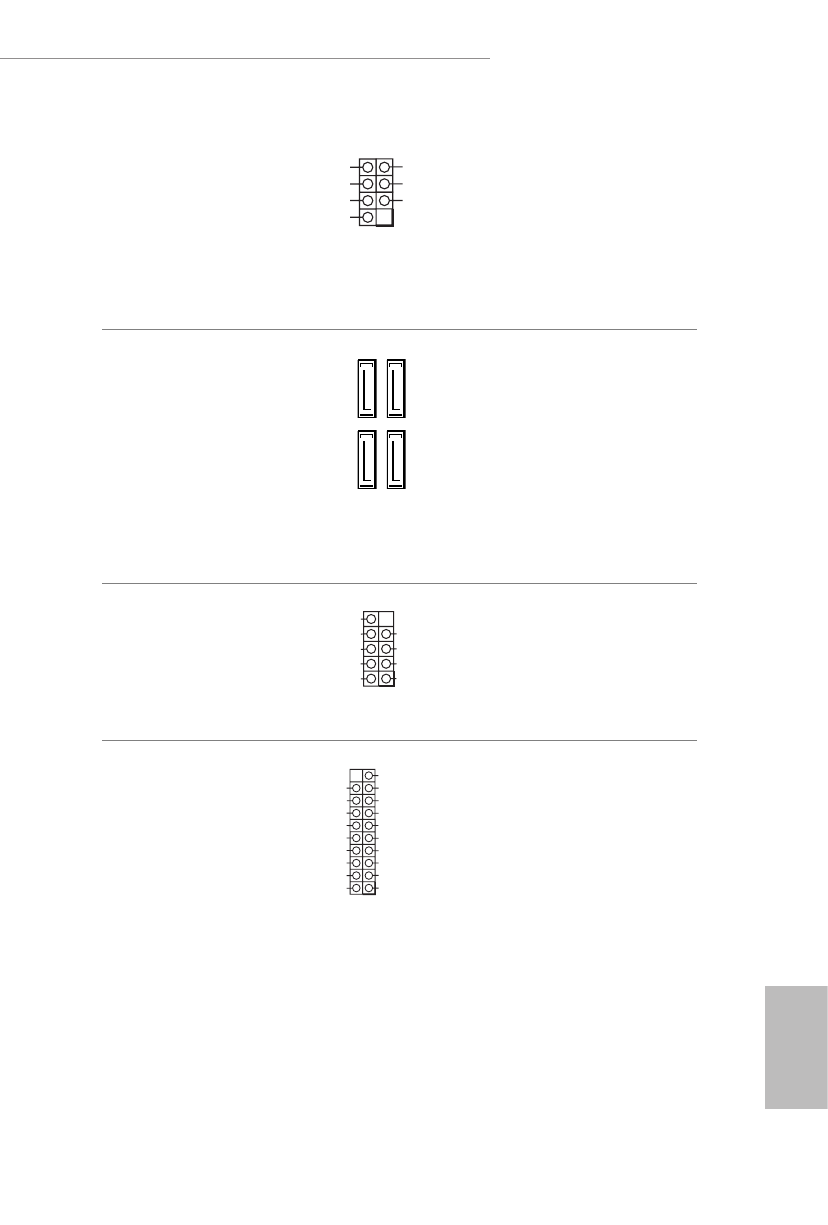

H310CM-HDV / H310CM-DVS
Chassis Intrusion and
Speaker Header
(7-pin SPK_CI1)
(see p.1, 2, No. 14)
Please connect the
chassis intrusion and the
chassis speaker to this
header.
Serial ATA3 Connectors
(SATA3_0:
see p.1, 2, No. 10)
(SATA3_1:
see p.1, 2, No. 11)
(SATA3_2:
see p.1, 2, No. 8)
(SATA3_3:
see p.1, 2, No. 9)
These four SATA3
connectors support SATA
data cables for internal
storage devices with up to
6.0 Gb/s data transfer rate.
USB 2.0 Header
(9-pin USB_5_6)
(see p.1, 2, No. 7)
There is one USB
2.0 header on this
motherboard. This USB
2.0 header can support
two ports.
USB 3.1 Gen1 Header
(19-pin USB3_3_4)
(see p.1, 2, No. 6)
There is one header on
this motherboard. This
USB 3.1 Gen1 header can
support two ports.
1
I n t A _ P 3 _ D +
I D
I n t A _ P 3 _ D -
G N D
I n t A _ P 3 _ S S T X +
G N D
I n t A _ P 3 _ S S T X -
I n t A _ P 3 _ S S R X +
I n t A _ P 3 _ S S R X -
V b u s
V b u s
V b u s
I n t A _ P 2 _ S S R X -
I n t A _ P 2 _ S S R X +
G N D
I n t A _ P 2 _ S S T X -
I n t A _ P 2 _ S S T X +
G N D
I n t A _ P 2 _ D -
I n t A _ P 2 _ D +
DUMMY
GND
GND
P+
P-
P+
P-
USB_PWR
USB_PWR
1
1
+5V
SIGNAL
GND
DUMMY
DUMMY
SPEAKER
DUMMY
SA
TA3_0
SA
TA3_1
SA
TA3_2
SA
TA3_3
