Archer C7
AC1750
Двухдиапазонный беспроводной
гигабитный маршрутизатор

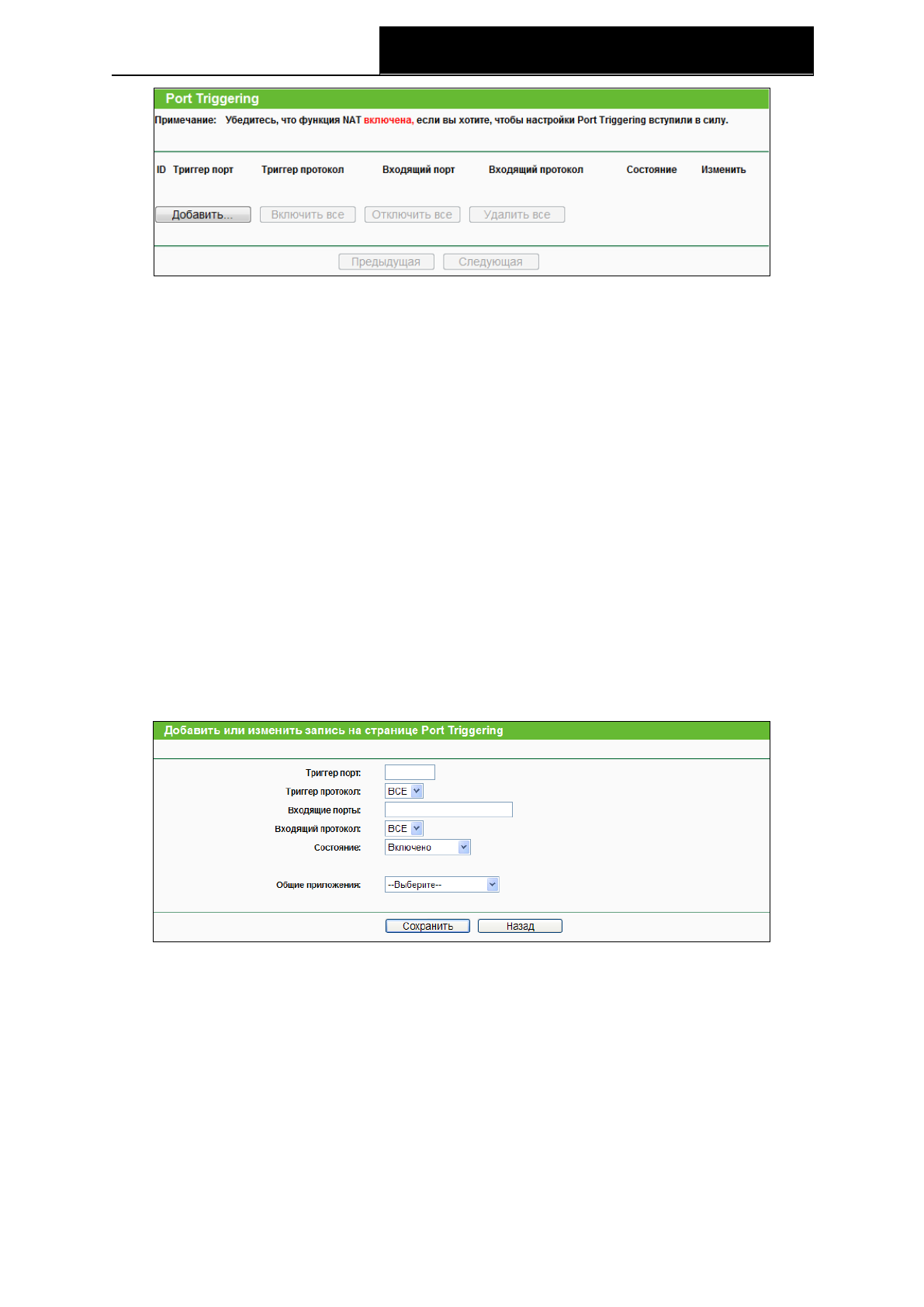

Рис. 4
-
65
Port Triggering
Чтобы добавить новую запись, необходимо:
1.
Нажмите кнопку
Добавить новую
… Должно появиться окно, как показано на рис.
4-
66.
2.
Выберите общее приложение из списка в поле
Общие приложения
. После этого
Триггер
порт
и
Входящие порты
будут автоматически заполнены. Если в поле
Общие приложения отсутствует нужное наименование, следует вручную заполнить
поля
Триггер порт
и
Входящие порты
.
3.
Из выпадающего списка в поле
Триггер протокол
выберите протокол, используемый
Триггер
портом. Варианты:
TCP
,
UDP
или
Все
.
4.
Выберите протокол, используемый для Входящих портов из выпадающего списка в
поле
Входящий протокол
. Варианты:
TCP
,
UDP
или
Все.
5.
В поле
Состояние
установите значение
Включено
.
6.
Чтобы сохранить новое правило, нажмите кнопку
Сохранить
.
Рис. 4
-
66
Добавить или изменить запись процедуры запуска портов
Триггер
порт
–
Запускаемый порт для исходящего трафика. Исходящее подключение
через данный порт производит активацию данного правила.
Триггер протокол
–
Протокол, используемый триггер портами. Варианты
-
TCP
,
UDP
или
Все
(все протоколы, поддерживаемые маршрутизатором).
Входящие порты
–
Порт или диапазон портов, используемых удаленной системой
при ответе на исходящий запрос. Ответное сообщение
через один из этих портов
будет перенаправлено на компьютер, который запустит это правило. Вы можете
указать не более 5 групп портов (секций портов). Каждая группа должна быть отделена
86
