6
Настройка моста (Bridge)
Для начала необходимо объединить порты маршрутизатора. Данный
маршрутизатор имеет два физически независимых коммутатора с пятью
портами каждый. Первые пять портов имеют скорость подключения до 1
Гбит/сек, вторые – до 100 Мбит/сек. Для начала настроим первые пять
портов, для которых будет своя локальная сеть 192.168.88.0/24, также
сделаем 1 WAN-порт для подключения Интернет-кабеля.
Для этого переходим в раздел «Interfaces», где появятся доступные порты для
конфигурирования, изображение 6.

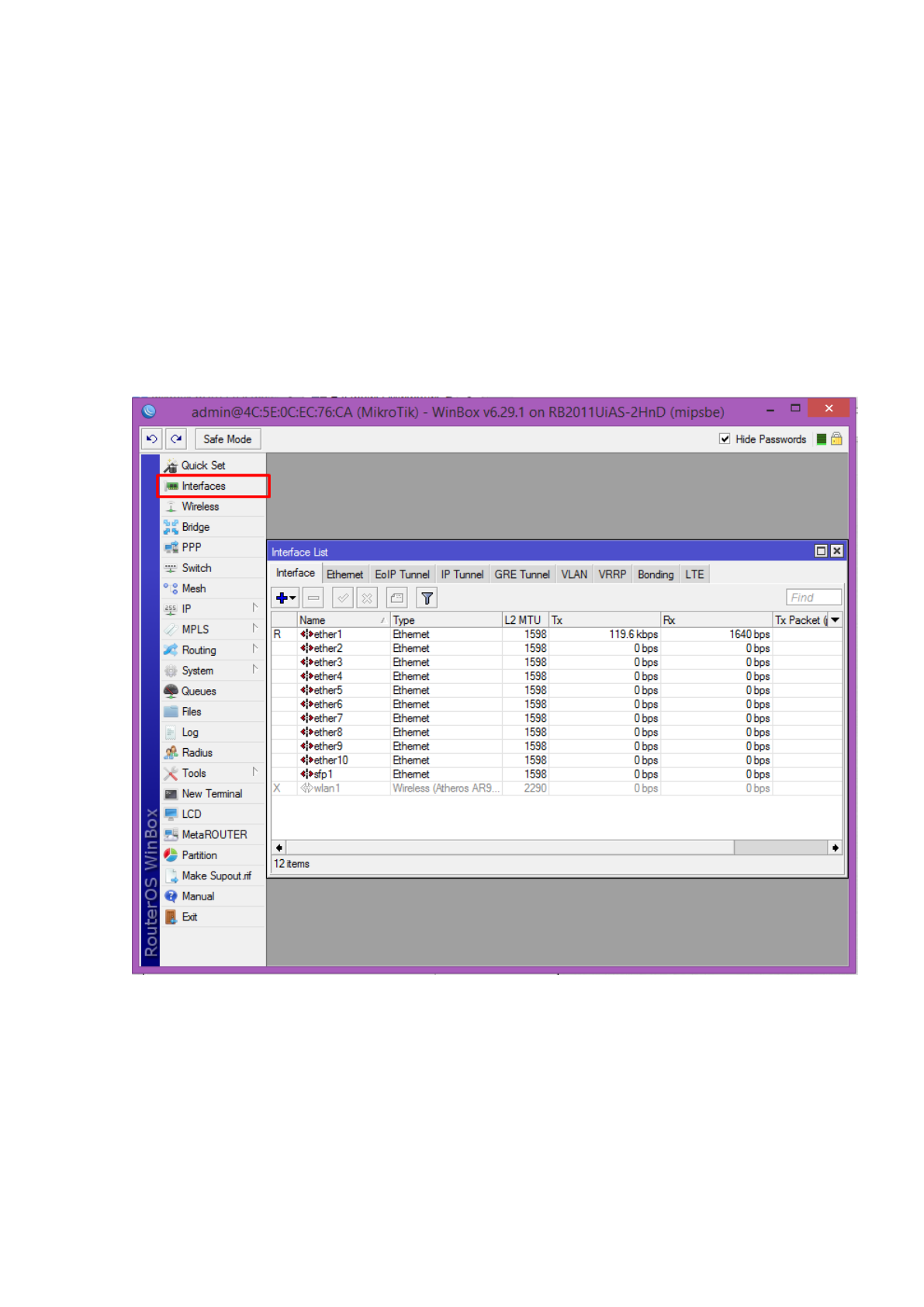

Изображение 6 – Конфигурирование портов.
Логика в настройки портов коммутатора следующая – один порт является
мастером (Master-port), остальные порты являются подчиненными (Slave-
port). Для нашей ситуации это будет выглядеть следующим образом. 1-й порт
будет Master-port, порты 2-4 будут Slave-port, порт 5 будет WAN-порт.
