Установка и подключение
18
16
Установка и подключение

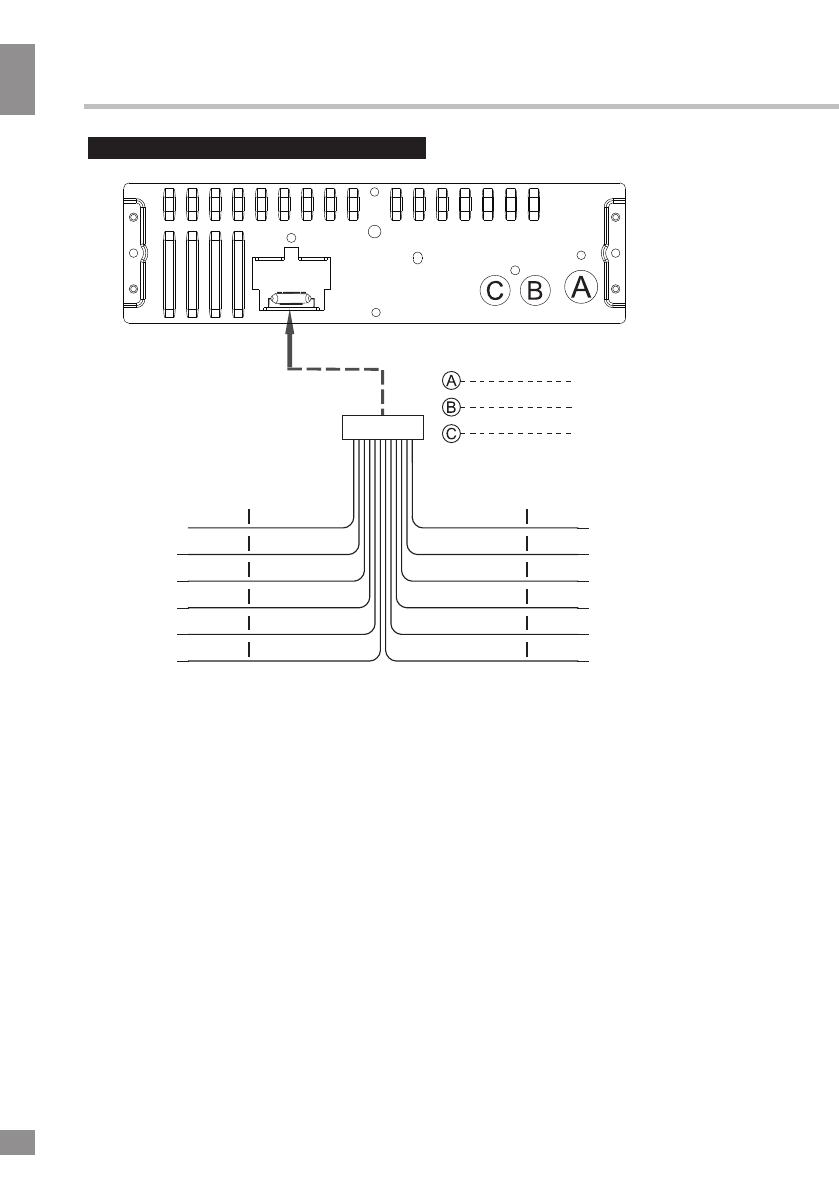

Схема подключения
Примечания
• Независимо от размера
динамиков, следует использовать
динамики с сопротивлением,
равным 4 Ом, для уменьшения
искажений при повышенной
громкости.
• Запрещается соединять
провода авто антенны и
заземления между собой.
5 A
Антенн
ый вход
Линейный аудиовыход (правый)
Линейный аудиовыход (левый)
Зажигание
(B+)
Красный
Питание антенны Синий
Передний левый динамик (+)
Белый
Передний левый динамик (-)
Белый/Черный
Задний левый динамик (+)
Зеленый
Задний левый динамик (-)
Зеленый/Черный
Желтый Батарея +12В
Черный Заземление (B-)
Серый Передний правый динамик (+)
Серый/черный Передний правый динамик (-)
Фиолетовый
Задний правый динамик (+)
Фиолетовый/Черный
Задний правый динамик (-)
