Установка и подключение

19

17

Установка и подключение

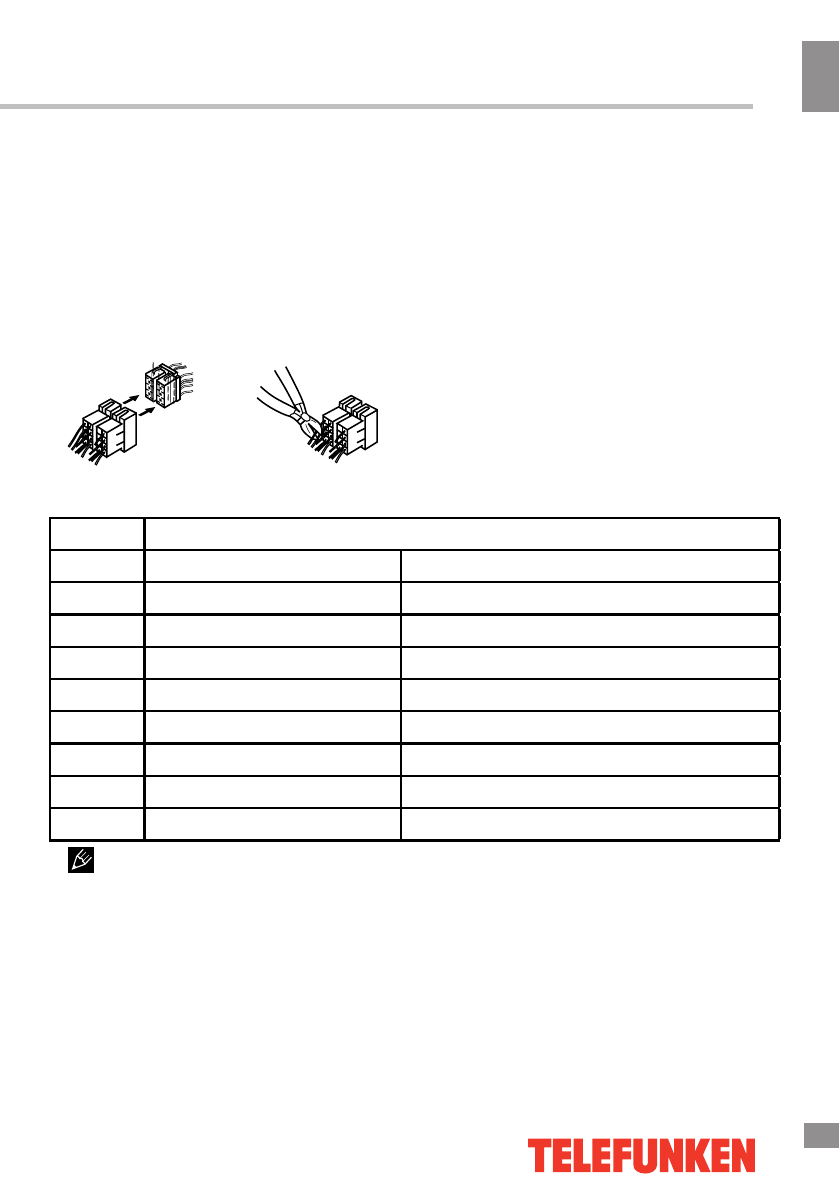

Использование разъема ISO

1. Если в Вашем автомобиле есть

разъем ISO, произведите подклю-
чение, как показано на рисунке.

2. Для подключений без разъемов

ISO внимательно проверьте все
провода перед подключением,
неправильное подключение может
привести к повреждениям изделия.

Обрежьте разъем, подключите

цветные головки разъема к шнуру
питания батареи в соответствии с
приведенной таблицей.

Номер

Функция

Разъем B

Разъем A

1

Задний правый (+)/---Фиолетовый

-

2

Задний правый (-)/---Фиолетовый/Черный

-

3

Передний правый (+)/---Серый

-

4

Передний правый (-)---Серый/Черный

Питание 12В (+)/Желтый

5

Передний левый (+)---Белый

Питание антенны/Синий

6

Передний левый (-)---Белый/Черный

-

7

Задний левый (+)---Зеленый

Зажигание/Красный

8

Задний левый (-)---Зеленый/Черный

Заземление/Черный

  Провод питания антенны предназначен для подачи питания на

антенну и для удаленного управления дополнительным усилителем.
