9

Основные функции

WX-218UBW

Камера заднего вида

  1. Магнитола поддерживает вывод изображения с камеры заднего вида,

установленной на ваш автомобиль.

  2. Подключете видео-выход вашей камеры заднего вида к видео-входу

на задней панели магнитолы.

  2. Подключите провод питания камеры к контакту «BROWN REVERSING

LIGHT +12» (см. схему) в ISO-разъеме магнитолы.

Вход AUX IN

  1. Чтобы воспроизводить музыку с внешнего проигрывателя, подключите

шнур с 3,5 мм аудио-штекерами с обоих сторон ко входу AUX IN на
магнитоле и к выходу для наушников на вашем плеере или телефоне.

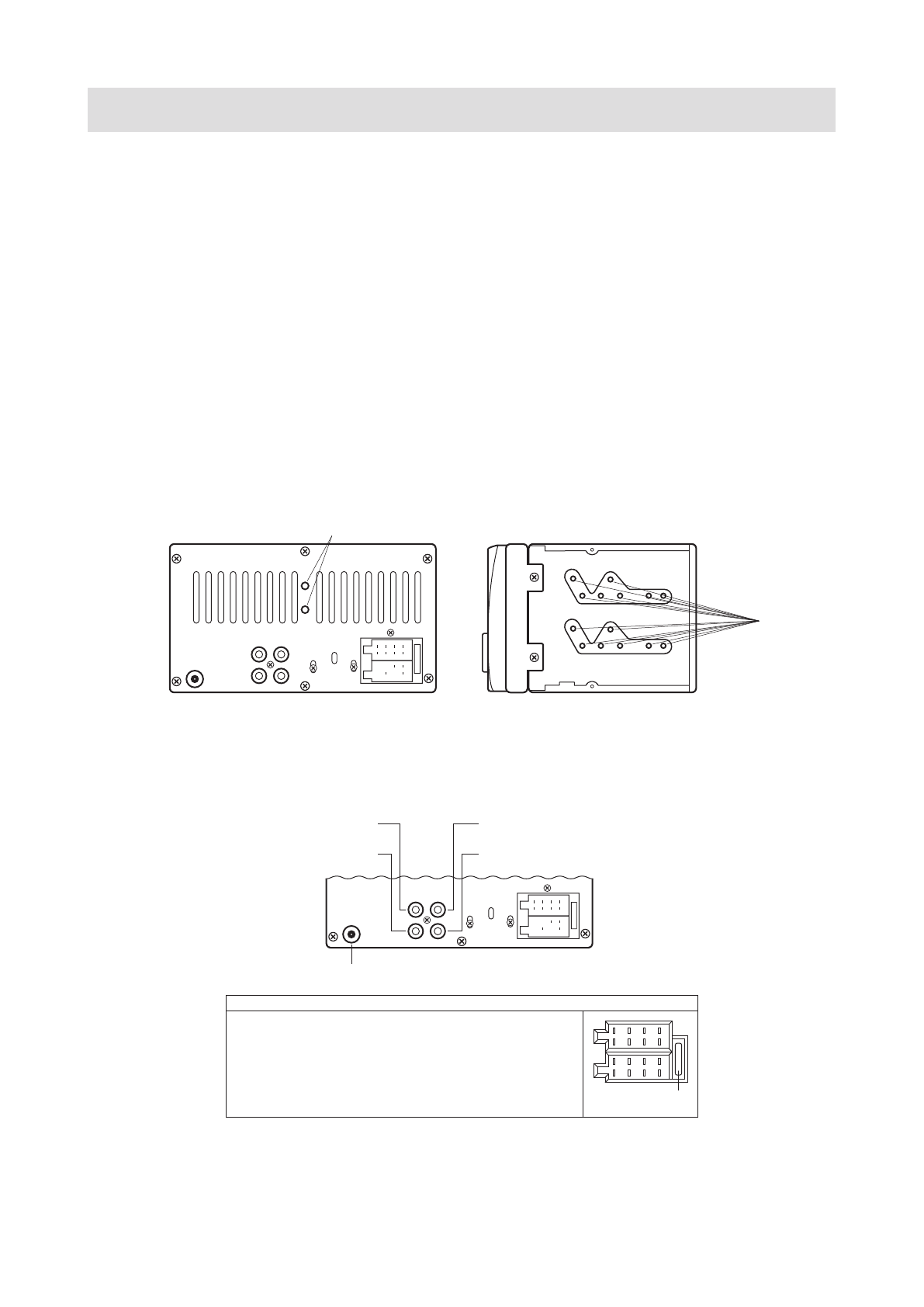

Установка в автомобиль

Закрепить магнитолу в автомобиле можно винтами, воспользовавшись
специальными отвестиями с резьбой на задней (1) и боковых (2) сторонах.

1

2

Подключение

Подключите все разъемы согласно схеме ниже.

Видео-вход камеры

заднего вида

ЖЕЛТЫЙ
Видео-выход

ЖЕЛТЫЙ

Антенна

Аудио-выход левый

БЕЛЫЙ
Аудио-выход правый

КРАСНЫЙ

A

B

FUSE

1

2

3

4

5

6

7

8

1

2

3

4

5

6

7

8

Предохранитель

Коннектор A

1. Не используется

2. РОЗОВЫЙ Ручной тормоз (GND)

3. Не используется

4. ЖЕЛТЫЙ Питание B+

5. СИНИЙ Питание антенны (+12 V)

6. КОРИЧНЕВЫЙ Задний ход (+12 V)

7. КРАСНЫЙ Питание ACC (+12 V)

8. ЧЕРНЫЙ Масса (GND)

Коннектор B (динамики)

1. ЗЕЛЕНЫЙ Задний правый (+)

2. ЗЕЛЕНО-ЧЕРНЫЙ Задний правый (–)

3. БЕЛЫЙ Передний правый (+)

4. БЕЛО-ЧЕРНЫЙ Передний правый (–)

5. СЕРЫЙ Передний левый (+)

6. СЕРО-ЧЕРНЫЙ Передний левый (–)

7. ФИОЛЕТОВЫЙ Задний левый (+)

8. ФИОЛЕТОВО-ЧЕРНЫЙ Задний левый (–)

ISO-разъем
