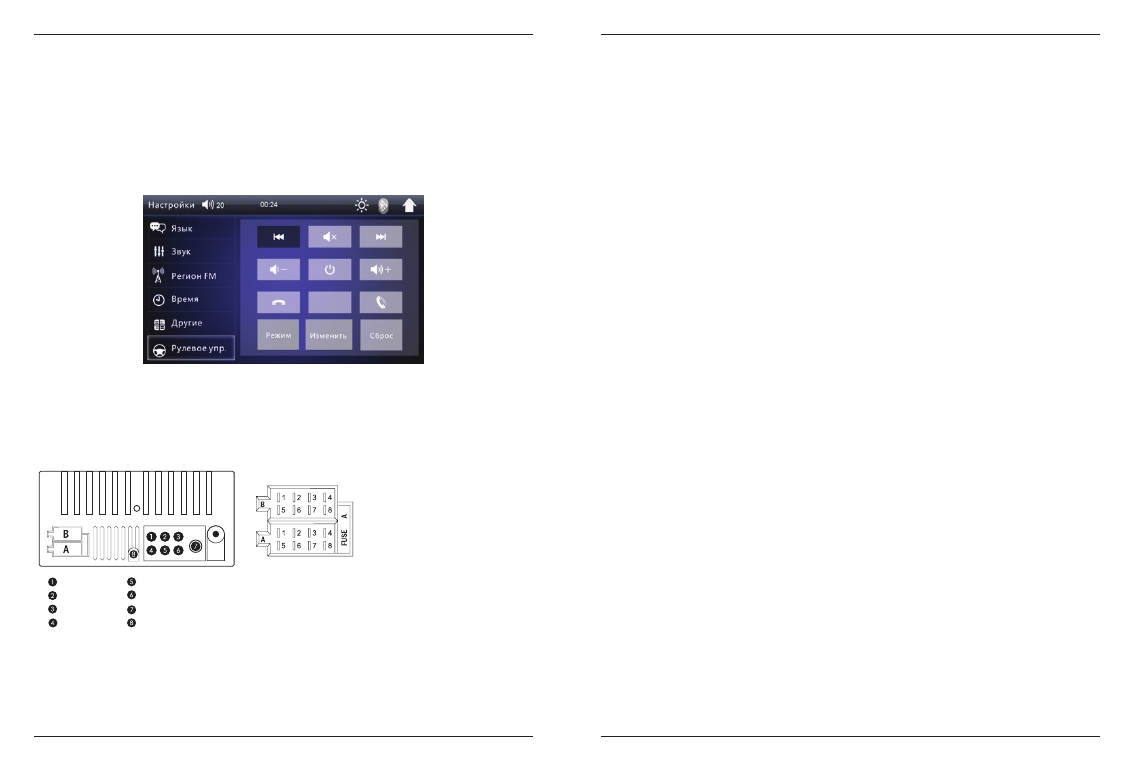

Настройки кнопок руля

Чтобы настроить кнопки руля для управления головным устройством:

1.  Выберите кнопку на руле для настройки, нажмите и удерживайте её.
2.  На головном устройстве нажмите на иконку функции для данной

кнопки. При успешном назначении функции иконка станет синей.

3.  Повторите данные действия для остальных кнопок и функций.

Характеристики

Экран:

•

7” TFT емкостной сенсорный

•

Разрешение 800 × 480 пикселей

Поддерживаемые форматы:

•

Видео: AVI, MKV, MOV, MP4

•

Аудио: MP3, WMA, AAC, FLAC

•

Фото: JPEG, GIF, BMP, TIFF, PNG

Коммутация:

•

Bluetooth-модуль с поддержкой A2DP

•

Phone Link (телефоны на Android)

Интерфейсы:

•

Разъем USB 2.0

•

Слот Micro SD

•

Вход AUX jack 3,5 mm

•

Линейный выход 2 RCA

•

Вход AV IN

•

2 видео-выхода RCA

•

Вход для камеры заднего вида

•

Возможность подключения и программирования

аналоговых кнопок рулевого управления

•

Выходная мощность 4 × 50 Вт

Схема подключения

Коннектор B

1. Задний правый динамик (+)

2. Передний правый динамик (+)

3. Передний левый динамик (+)

4.Задний левый динамик (+)

5. Задний правый динамик (–)

6. Передний правый динамик (–)

7. Передний левый динамик (–)

8. Задний левый динамик (–)

Коннектор A

1. Камера заднего вида

2. Кнопки руля

3. Питание антенны

4. ACC +12 V

5. Ручной тормоз

6. Аккумулятор +12 V

7. Подсветка

8. Масса – (GND)

REAR-L-OUT
VIDEO-OUT-1
AUX-VIDEO-IN

REAR-CAM-IN

REAR-R-OUT

VIDEO-OUT-2

AUX-AUDIO-L/R-IN

RADIO Antenna

10

ISO-коннектор
