Характеристики
•
OC Android
•
Дисплей 7" IPS
•
2,5D-стекло
•
Разрешение 1024×600 px
•
Процессор AC8227L Cortex-A7 Quad core 1.3 GHz
•
Оперативная память 2 ГБ DDR3
•
Внутренняя память 32 ГБ
•
Встроенный GPS-модуль
•
Внешняя GPS-антенна в комплекте
•
Два порта USB
•
Встроенный WI-FI-модуль
•
Bluetooth-модуль
•
Профиль потокового аудио A2DP
•
Поддержка штатных аналоговых кнопок рулевого управления
•
Видеоформаты: MKV, MOV, AVI, Mp4 и другие
•
Аудиоформаты: MP3, FLAC, WMA, AAC, WAV и другие
•
Мощность 4×50 Вт
•
Возможность установки навигационного ПО с информацией
о пробках и дорожных событиях (при подключении к интернету)
•
Возможность подключения фронтальной камеры
•
Возможность подключения аналоговой или цифровой
камеры заднего вида повышенной четкости (AHD)
•
Настройка цвета подсветки кнопок
•
Настройка цвета интерфейса
•
Более 15 тем оформления основного интерфейса

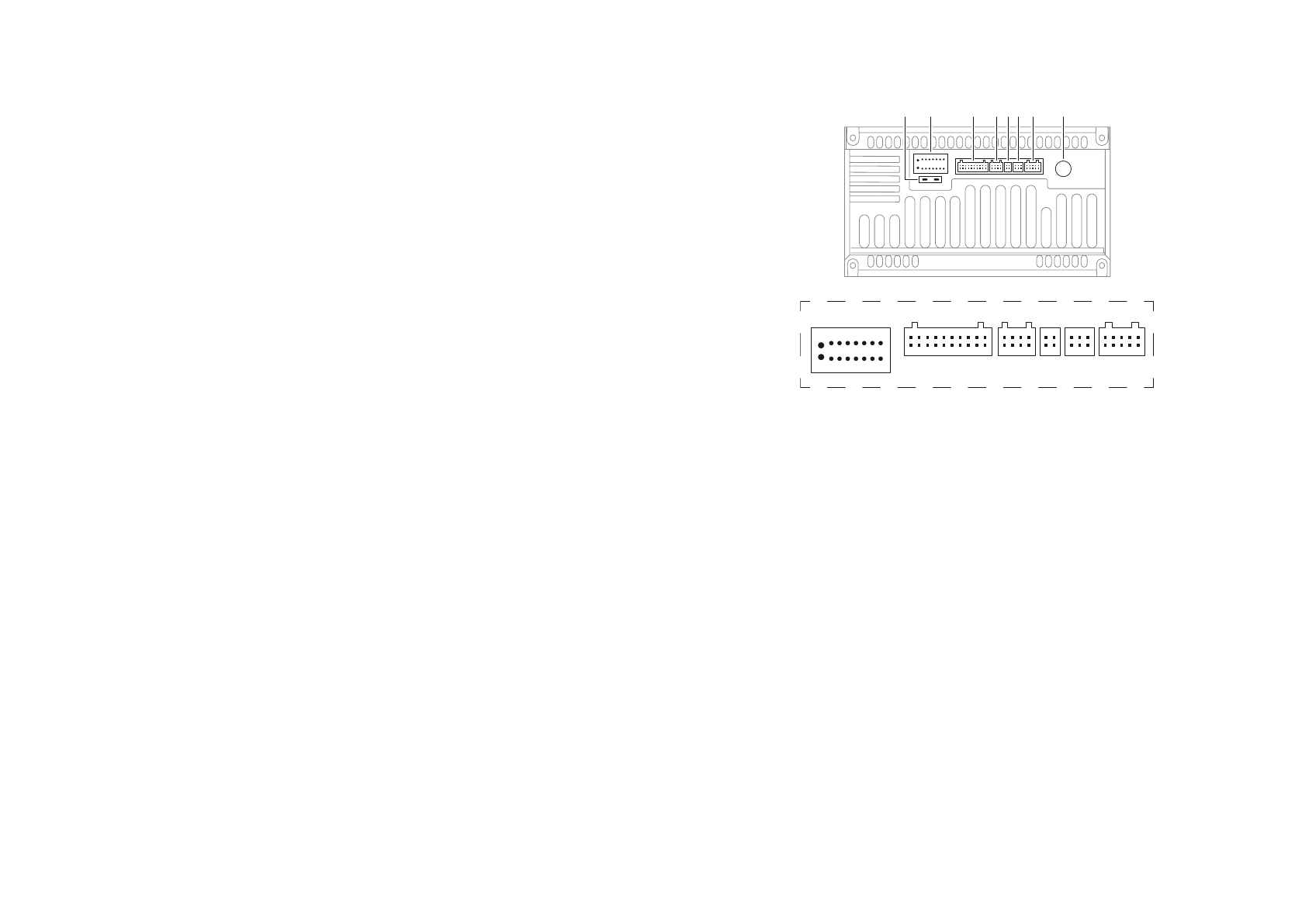

Схема подключения
G
1 GND .................... Масса –
2 B+ ........................ Аккумулятор +12V
3 ACC ..................... ACC +12V
4 ILL ........................ Подсветка
5
REVERSE.......... Задний ход
6
KEY 1................... Кнопки руля 1
7
KEY 2.................. Кнопки руля 2
8
P. ANT ................ Питание антенны +12V
9 FR-....................... Передний правый –
10 RL- ....................... Задний левый –
11 FR+ ...................... Передний правый +
12 RL+ ...................... Задний левый+
13 FL- ....................... Передний левый –
14 RR+ ..................... Задний правый +
15 FL+ ...................... Передний левый +
16 RR- ...................... Задний правый -
B
1 N/C ...................... Не используется
2 N/C ...................... Не используется
3 N/C ...................... Не используется
4 RX ........................ CAN-RX
5 N/C ...................... Не используется
6 N/C ...................... Не используется
7 N/C ...................... Не используется
8 TX ........................ CAN-TX
C
.................................... USB1
D
.................................. USB2
F
.................................. антенна
H
................................... предохранитель
E
1 N/C ...................... Не используется
2 N/C ...................... Не используется
3 N/C ...................... Не используется
4 N/C ...................... Не используется
5 BRAKE ............... Стояночный тормоз
6 BT-ANT .............. Антенна BT
7 N/C ...................... Не используется
8
CAM IN .............. Видео-вход камеры
9
GND CAM IN.... Масса камеры–
10 WiFi ANT .......... Антенна Wi-Fi
A
1
AMP Con ........... Amp con
2 AUX-R ................ Аудио-вход правый
3 AUX-L ................. Аудио-вход левый
4 N/C ...................... Не используется
5 N/C ...................... Не используется
6 N/C ...................... Не используется
7 N/C ...................... Не используется
8 N/C ...................... Не используется
9
F. CAM................ Вход фронтальной камеры
10 MIC – ................... Внешний микрофон –
11 GND .................... Масса –
12 RCA-FL .............. RCA-выход передний левый
13 RCA-FR ............. RCA-выход передний правый
14 GND .................... Масса –
15 GND .................... Масса –
16 GND .................... Масса –
17 V-OUT ................ Видео-выход
18 SUB ..................... Выход сабвуфера
19 F.CAM/V-IN ...... Вход фронт. камеры/видео-вход
20 MIC + .................. Внешний микрофон +
G
H
B C D E
F
A
B
A
G
C
D
E
1
1
3 5 7 9 11 13 15
2
4 6 8 10 12 14 16
10
11
1
5
1
3
1
4
1
6
5
10
3
6
2
4
4
8
20
