ПОДСОЕДИНЕНИЯ

8

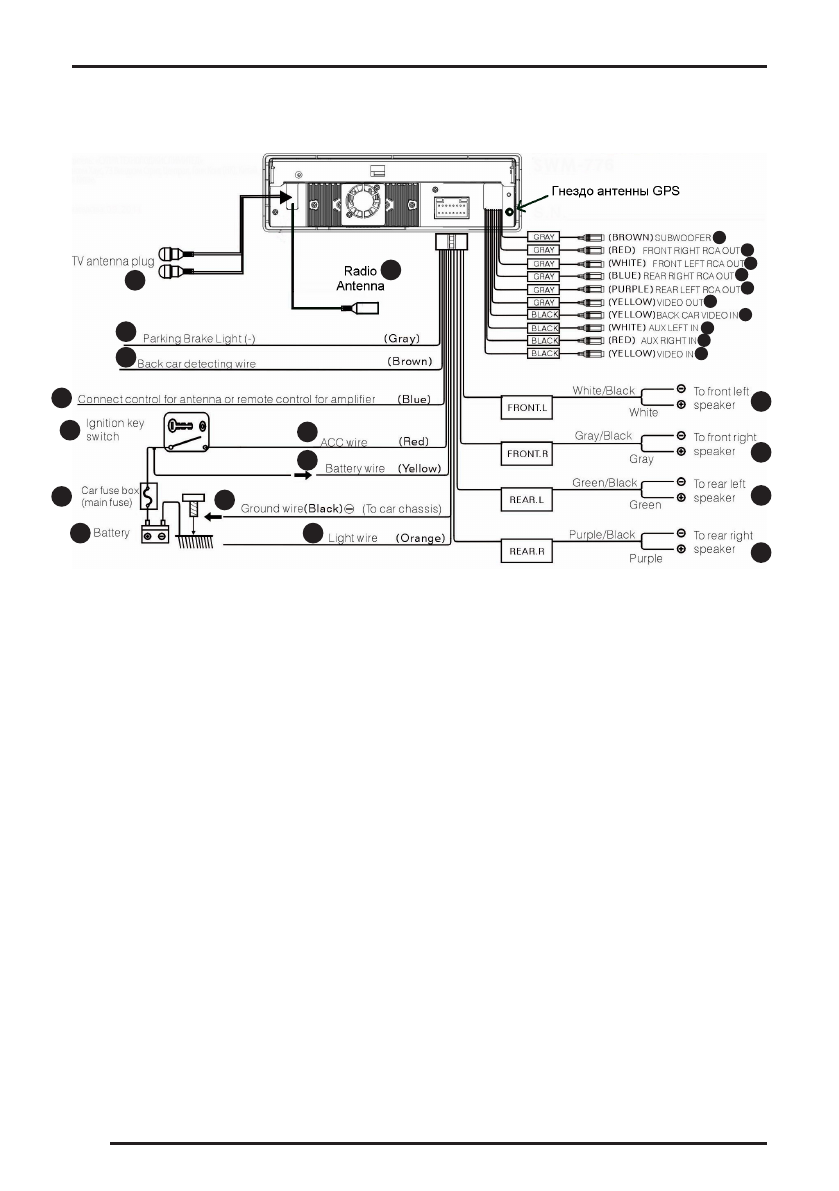

Схема подсоединений

1.  Телевизионная антенна (2 гнезда)
2. Радиоантенна
3.  Стояночный тормоз (-) (серый провод)
4.  К выключателю фонарей заднего хода (корич-

невый провод) «+»

5.  Управление антенной или управление усилите-

лем (синий провод)

6.  Зажигание (красный провод)
7.  Аккумулятор (желтый провод)
8.  Масса (-) (черный провод)
9.  К выключателю подсветки приборов (оранже-

вый провод) «+»

10. Ключ зажигания
11.  Коробка предохранителя
12. Аккумулятор
13. Выход на сабвуфер (серый провод, коричневый

разъем)

14. Фронтальный аудиовыход RCA – правый канал

(серый провод, красный разъем)

15. Фронтальный аудиовыход RCA – левый канал

(серый провод, белый разъем)

16. Тыловой правый аудиовыход RCA – правый ка-

нал (серый провод, синий разъем)

17.  Тыловой левый аудиовыход RCA – левый канал

(серый провод, пурпурный разъем)

18. Видеовыход (серый провод, желтый разъем)
19. Вход камеры заднего вида (черный провод,

желтый разъем)

20. Аудиовход внешнего источника – левый канал

(черный провод, белый разъем)

21. Аудиовход внешнего источника – правый канал

(черный провод, красный разъем)

22. Видеовход (черный провод, желтый разъем)
23. Левый фронтальный динамик (белый провод

(+), красный/белый провод (-))

24. Правый фронтальный динамик (серый провод

(+), серый/черный провод (-))

25. Левый тыловой динамик (зеленый провод (+),

зеленый/черный провод (-))

26. Правый тыловой динамик (пурпурный (+), пур-

пурный/черный (-))

1

3
4

5

10

6
7

8

9

12

11

2

23

24

25

26

13

14

15

16

17

18

19

20

21

22
