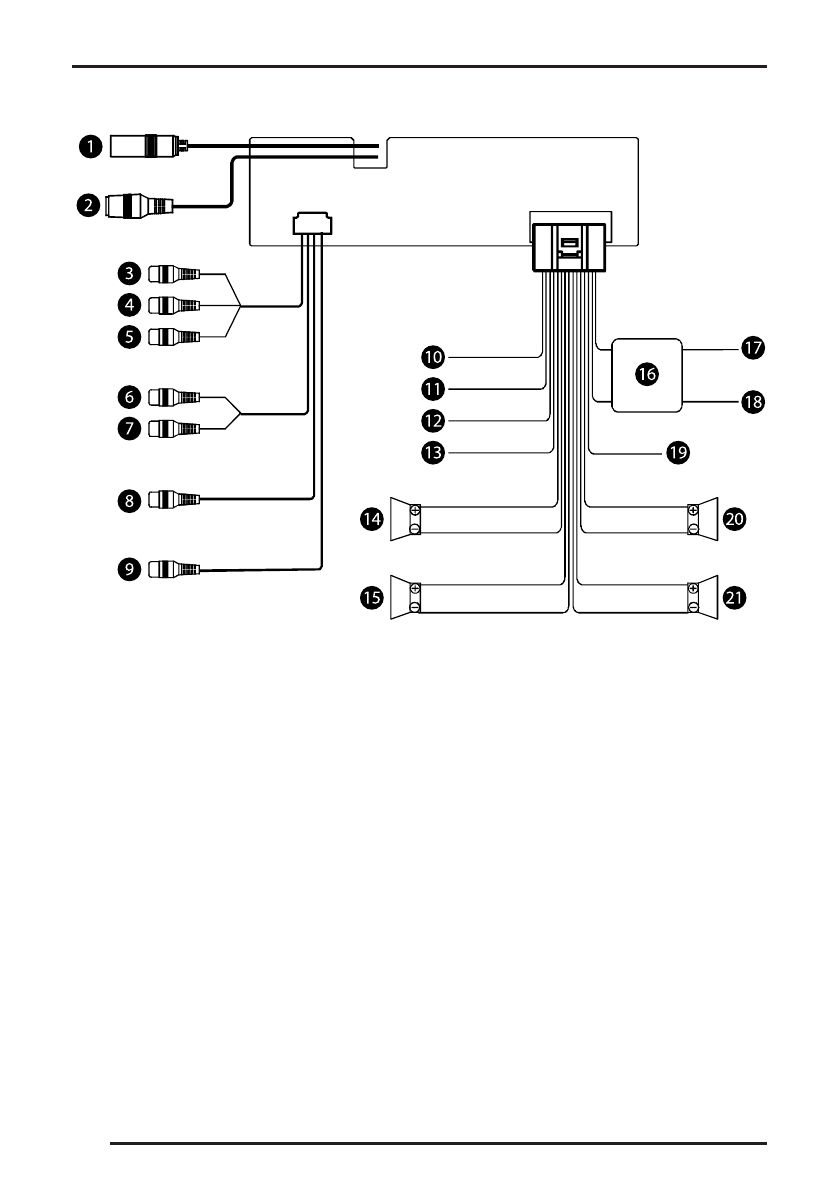

ПОДКЛЮЧЕНИЯ
8
1. Радио антенна
2. Телевизионная антенна
3. Аудио вход, левый канал для подключения
внешнего источника (черный провод, белый
разъём)
4. Аудио вход, правый канал для подключения
внешнего источника (черный провод, красный
разъём)
5. Видео вход для подключения внешнего источ-
ника (черный провод, желтый разъём)
6. Тыловой выход, левый канал (серый провод,
белый разъём)
7. Тыловой выход, правый канал (серый провод,
красный разъём)
8. Видео выход (серый провод, желтый разъём)
9. Видео вход для подключения камеры заднего
вида (оранжевый провод, желтый разъём)
10. Стояночный тормоз (розовый)
11. Автомобильная антенна (синий)
12. Телефон (коричневый)
13. Управление камерой (оранжевый)
14. Тыловой левый громкоговоритель ((+) (зеле-
ный), (-) (зеленый/черный)
15. Фронтальный левый громкоговоритель ((+)
(белый), (-) (белый/черный)
16. Фильтр. Предохранитель.
17. Питание (+) (желтый)
18. К массе (-) (черный)
19. Зажигание (красный)
20. Тыловой правый громкоговоритель ((+) (пур-
пурный), (-) пурпурный/черный)
21. Фронтальный правый громкоговоритель ((+)
(Серый), (-) серый/черный))
Входное напряжение 12 В, постоянный ток. Со-
противление громкоговорителей 4 Ом.
