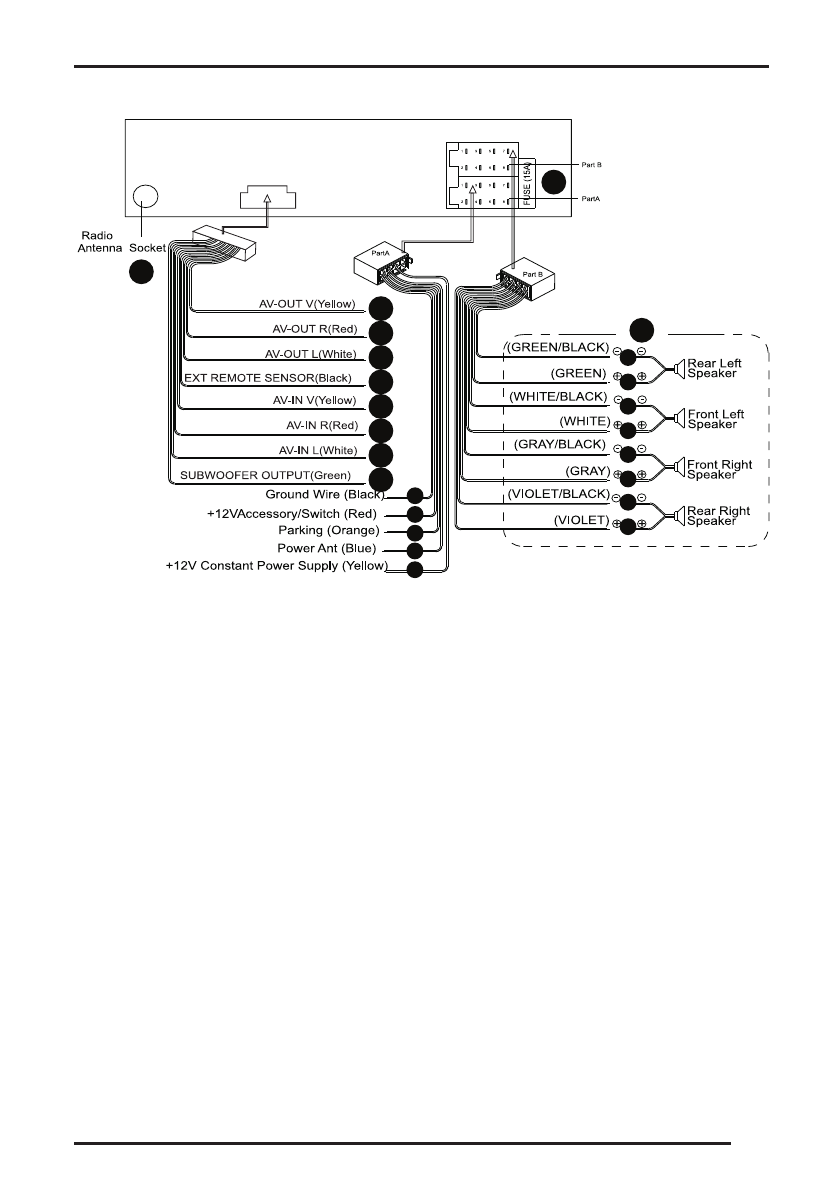

ПОДСОЕДИНЕНИЯ

7

1

10

2
3
4
5
6
7
8
9

21

20

12

14

16

18

13

15

17

19

22
23
24

1. Радиоантенна
2.  Видео выход (Желтый)
3.  Аудио выход, правый канал (Красный)
4.  Аудио выход, левый канал (Белый)
5.  ИК датчник пульта ДУ
6.  Видео вход (Желтый)
7.  Аудио вход, правый канал (Красный)
8.  Аудио вход, левый канал (Белый)
9.  Выход на сабвуфер (Зеленый)
10. Предохранитель (15 А)
11.  Аудиосистема из 4 динамиков
12. Тыловой левый громкоговоритель



(-) (Зеленый/Черный)

13. Тыловой левый громкоговоритель



(+) (Зеленый)

14. Фронтальный левый громкоговоритель

(-) (Белый/Черный)

15. Фронтальный левый громкоговоритель

(+) (Белый)

16. Фронтальный правый громкоговоритель

(-) (Серый/Черный)

17.  Фронтальный правый громкоговоритель

(+) (Серый)

18. Тыловой правый громкоговоритель



(-) (Фиолетовый/Черный)

19. Тыловой правый громкоговоритель



(+) (Фиолетовый)

20. Масса (-) (Черный)
21. Зажигание (+) (Красный)
22. К стояночному тормозу (Оранжевый)
23. Управление антенной (Синий)
24. Аккумулятор (+12В) (Желтый)

11
