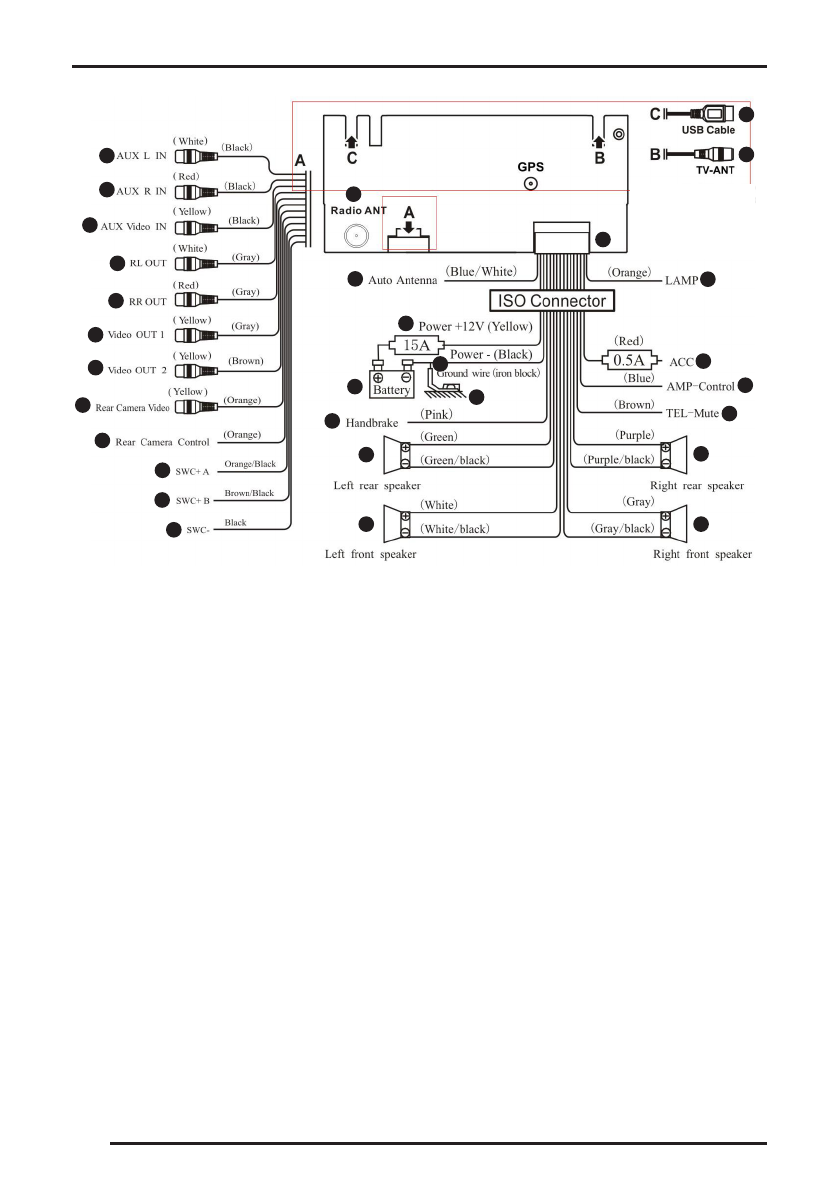

СХЕМА ПОДКЛЮЧЕНИЯ
6
1. Аудиовход, левый канал (черный провод, бе
-
лый разъем)
2. Аудиовход, правый канал (черный провод,
красный разъем)
3. Видеовход (черный провод, желтый разъем)
4. Тыловой левый аудио выход (серый провод,
белый разъем)
5. Тыловой правый аудио выход (серый про
-
вод, красный разъем)
6. Видеовыход 1 (серый провод, желтый разъ
-
ем)
7. Видеовыход 2 (коричневый провод, желтый
разъем)
8. К камере заднего вида (оранжевый провод,
желтый разъем)
9. Управление камерой заднего вида (оранже
-
вый провод)
10. SWC+ A Управление с кнопок руля +5В
(оранжевый/белый)
11. SWC +B Управление с кнопок руля +5В (ко
-
ричневый/белый)
12. SWC- Управление с кнопок руля, заземление
(черный)
13. Радиоантенна
14. USB вход
15. Телевизионная антенна
16. ISO разъём
17. Автомобильная антенна (синий/белый)
18. Габаритные огни (оранжевый)
19. К аккумулятору +12 В (желтый)
20. Аккумулятор
21. К «массе» -
22. Провод заземления
23. К стояночному тормозу (розовый)
24. Тыловой левый громкоговоритель ((+) – зе
-
леный; (-) – зеленый/черный)
25. Фронтальный левый громкоговоритель ((+)
– белый; (-) – белый/черный)
26. Зажигание (красный)
27. Управление усилителем (синий)
28. Телефон (коричневый)
29. Тыловой правый громкоговоритель ((+) –
пурпурный; (-) – пурпурный/черный)
30. Фронтальный правый громкоговоритель ((+)
– серый; (-) – серый/черный)
1
2
3
4
5
6
7
8
9
10
11
12
13
17
19
21
20
22
23
24
25
30
29
28
27
26
18
16
15
14
