7

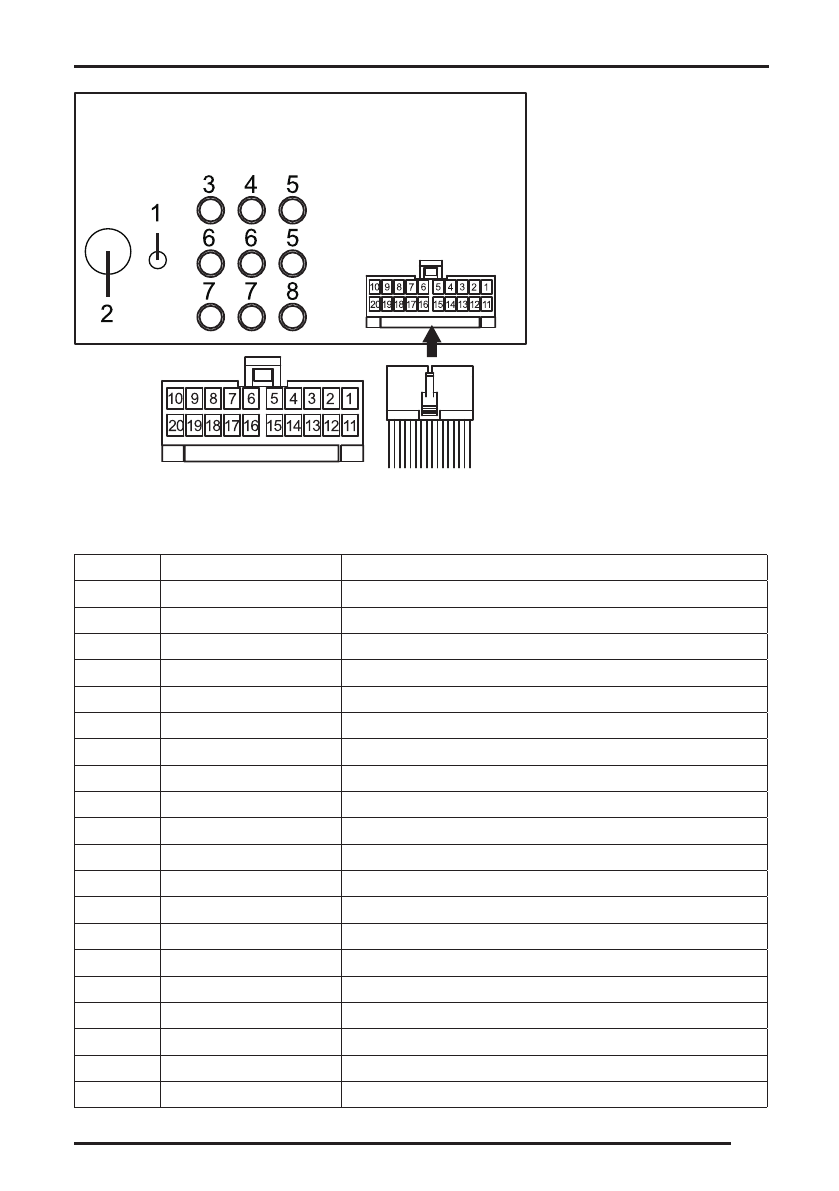

ПОДСОЕДИНЕНИЕ

1. TV ANT

Телевизионная антенна

2. RADIO ANT

Радиоантенна

3. VIDEO IN

Видеовход

4. BACKSHIGHT

Камера заднего вида

5. VIDEO OUT 1/2

Видеовыход 1/2

6. AUX-R/L

Аудиовход правый/левый

каналы

7. RCA-R/L OUT

Аудиовыход RCA правый /

левый каналы

8. SUB

Сабвуфер

№ штыря Цвет провода

Описание

1

Оранжевый/чёрный

К кнопкам управления на руле А

2

Розовый

К камере заднего вида

3

Оранжевый

К подсветке кнопок

4

Коричневый

К стояночному тормозу

5

Синий

Питание антенны

6

Синий/белый

К усилителю

7

Серый/чёрный

Фронтальный правый громкоговоритель (-)

8

Серый

Фронтальный правый громкоговоритель (+)

9

Пурпурный/чёрный

Тыловой правый громкоговоритель (-)

10

Пурпурный

Тыловой правый громкоговоритель (+)

11

Коричневый/белый

К кнопкам управления на руле В

12

-

13

-

14

Красный

Зажигание

15

Жёлтый

К аккумулятору (+)

16

Чёрный+чёрный

К «массе»

17

Белый/чёрный

Фронтальный левый громкоговоритель (-)

18

Белый

Фронтальный левый громкоговоритель (+)

19

Зелёный/чёрный

Тыловой левый громкоговоритель (-)

20

Зелёный

Тыловой левый громкоговоритель (+)

В таблице приводится схема подключений проводов:
