ПОДСОЕДИНЕНИЯ

Многие автомобили оборудованы ISO разъемами,

которые находятся за приборной панелью, что

делает выполнение подсоединений проще. Если в

вашем автомобиле отсутствует ISO разъем, реко-

мендуется приобрести его дополнительно, для это-

го проконсультируйтесь с дилером марки вашего

автомобиля.
Другие цепи для подсоединения чаще всего нахо-

дятся также в приборной панели.

ВНИМАНИЕ:
Если подсоединения выполнены неправиль-

но, это может вызвать повреждение изде-

лия, в таком случае прибор не подлежит ре-

монту по гарантии.
Выполняйте присоединения в точном соот-

ветствии со схемой присоединений. В слу-

чае возникновения сомнений в правильности

присоединения – обратитесь за консультаци-

ей в сервисный центр производителя.
Тщательно изолируйте все неиспользован-

ные провода.
Провода (и «+» и «-»), идущие на громкого-

ворители должны быть изолированы как от

корпуса автомобиля, так и от источника +12В.

Не соединяйте между собой провода, идущие

на громкоговорители разных каналов.
Соблюдайте полярность присоединения к

громкоговорителям.
Суммарное сопротивление громкоговорите-

лей, подключенных к одному каналу должно

быть не менее 4 Ом.
Не присоединяйте несколько громкоговори-

телей к выходу одного канала.
Провод питания радиоантенны (Синий) нель-

зя подключать к цепям с суммарным током

потребления более 100мА (0.1А). Не соеди-

няйте этот провод с корпусом автомобиля.

Убедитесь, что в вашем автомобиле используется

электрическая система с номинальным напряже-

нием +12 В с «минусом» на корпусе. В противном

случае вам потребуется конвертор.
Перед выполнением подсоединений отключите

питание цепи аудиосистемы (радио), удалив соот-

ветствующий предохранитель из коробки предо-

хранителей.

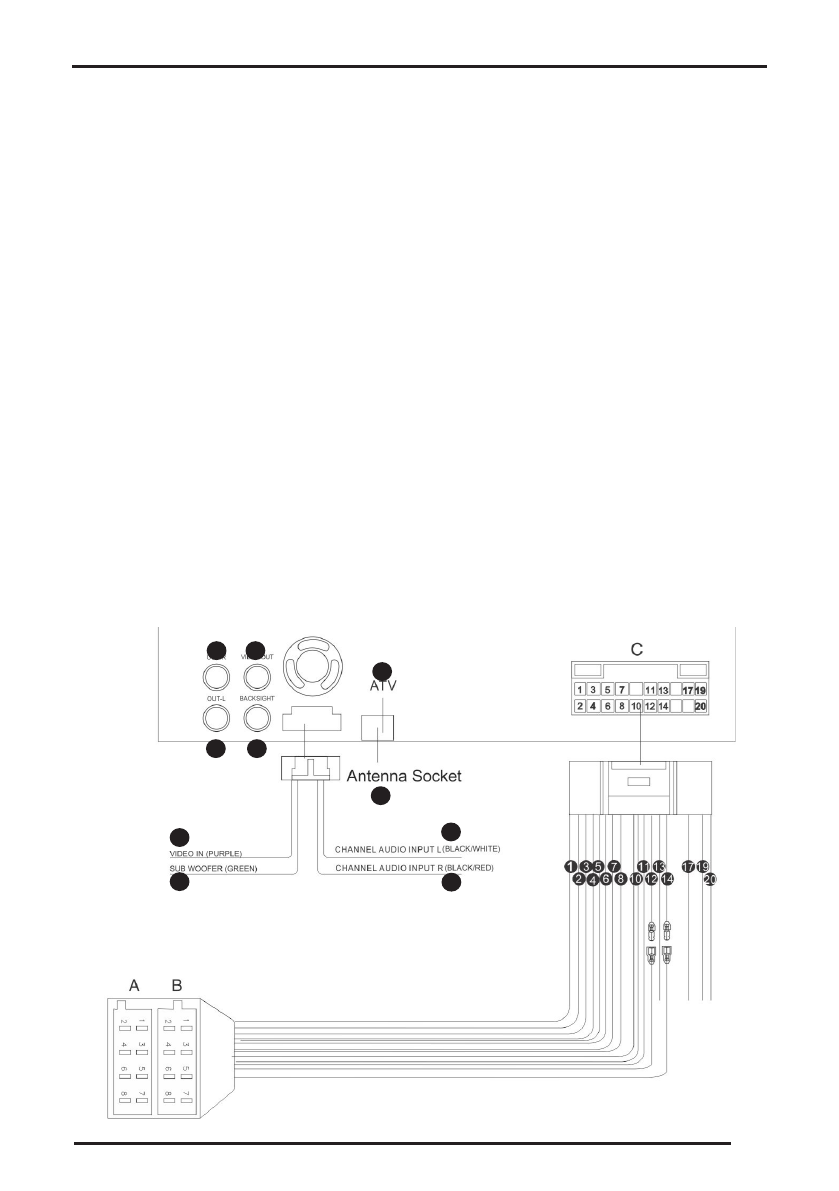

Выполните подсоединения в соответствии со схе-

мой, представленной ниже.
