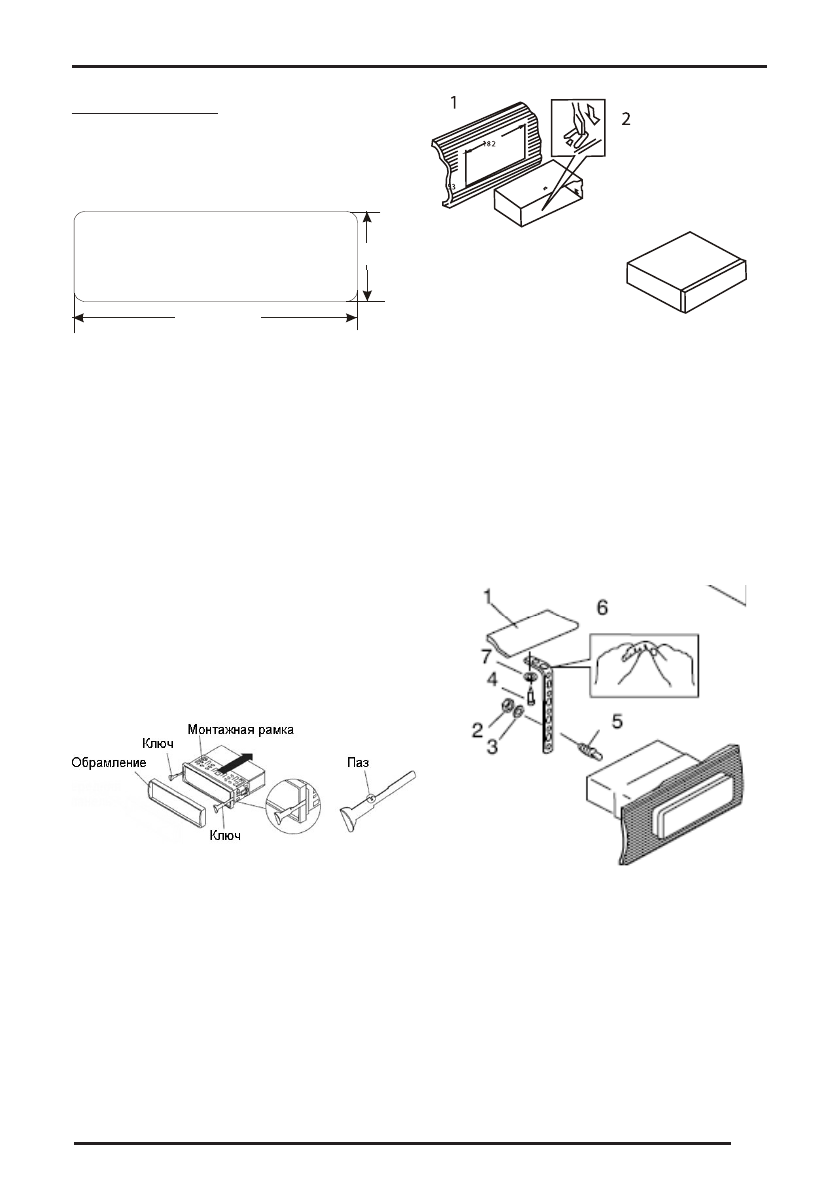

ПОРЯДОК УСТАНОВКИ И ИЗВЛЕЧЕНИЯ ПРОИГРЫВАТЕЛЯ

Фронтальный монтаж
Для  правильной  установки  устройства  отсек  для
установки  радиоаппаратуры  в  приборной  панели
должен соответствовать следующим размерам:

53mm

182mm

Кроме  того,  следует  проверить,  достаточна  ли  глу-
бина отсека для размещения в ней аппарата.

Перед началом работ убедитесь, что зажигание ав-
томобиля  выключено.  Кроме  того,  рекомендуется,
если возможно, отсоединить провод от «-» клеммы
аккумулятора автомобиля.

1.  Отсоедините от аппарата провода.
2.  Снимите обрамление передней панели.
3.  Вставьте до упора ключи, входящие в комплект

поставки аппарата, в пазы с боков аппарата.

Извлеките  проигрыватель  из  монтажной

рамы.

4.  Вставьте  монтажную  раму  (без  корпуса  прои-

грывателя) в отсек приборной панели и отогни-

те  «язычки»  при  помощи  отвертки.  Не  все

«язычки» подходят под конструкцию приборной

панели  конкретного  автомобиля,  выберите

наиболее подходящие.

1.  Приборная панель
2.  Монтажная рама

5.  Подсоедините к проигрывателю разъемы пита-

ния  и  динамиков,  разъем  антенны.  Убедитесь,

что провода нигде не пережаты.

6.  Аккуратно  вставьте  проигрыватель  в  монтаж-

ную  раму  до  щелчка  фиксаторов,  следя  при

этом  за  положением  подключенных  проводов,

чтобы случайно не повредить их.

7.  При  необходимости  обеспечить  дополнитель-

ное крепление – закрепите заднюю часть прои-

грывателя  скобой  к  приборной  панели  при  по-

мощи винта (3). (Не обязательно)

1.  Приборная панель
2.  Гайка 5 мм
3.  Пружинная шайба
4.  Винт 5х15 мм
5.  Винт
6.  Металлическая скоба
7.  Простая шайба
8.  Подсоедините провод к «-»

клемме автомобильного аккумулятора.
