ПОРЯДОК УСТАНОВКИ И ИЗВЛЕЧЕНИЯ ПОИГРЫВАТЕЛЯ
Существует два метода установки: стандартный
монтаж на передней панели и установка с помо-
щью кронштейнов. Далее приводится описание
обоих способов установки с иллюстрациями.

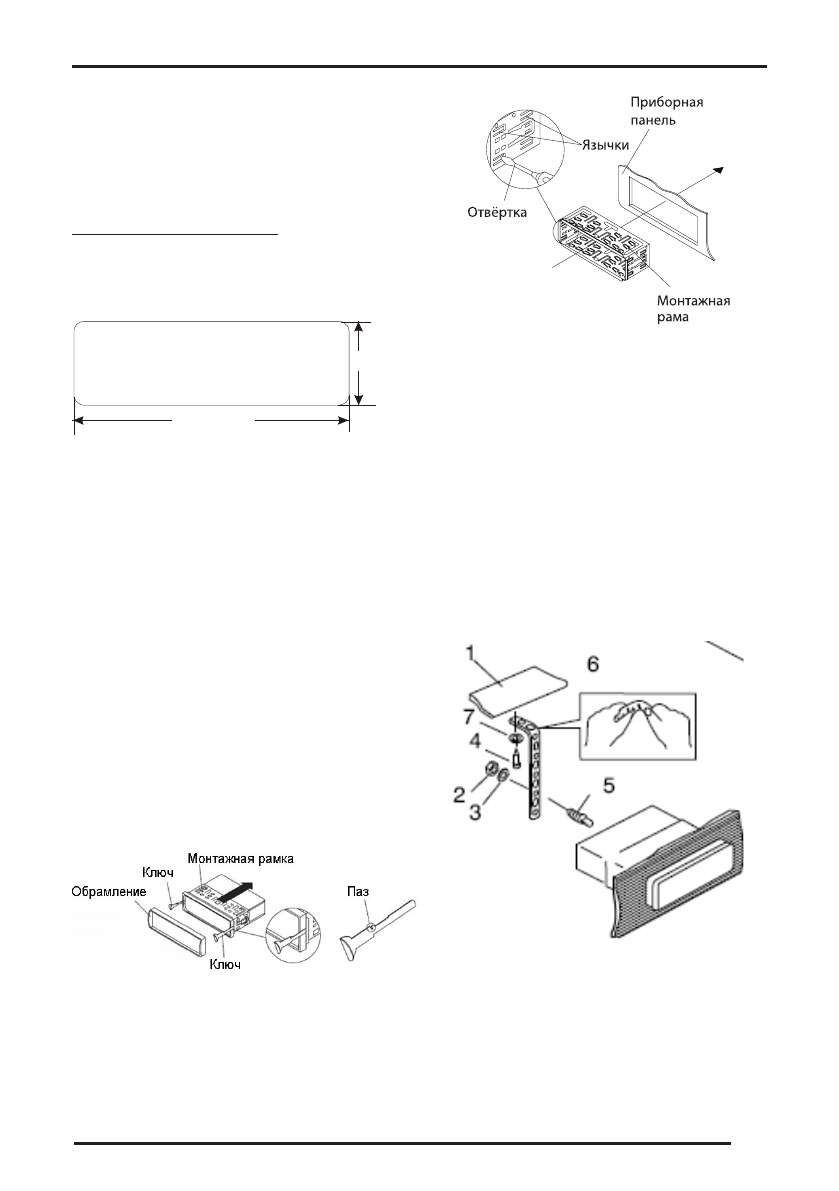

Фронтальный монтаж (метод 1)
Для правильной установки устройства отсек при-
борной панели должен соответствовать следую-
щим размерам:
53mm
182mm
Перед началом установки устройства проверьте
правильность всех подсоединений.
1. Убедитесь, что зажигание выключено. Отсоеди-
ните провод от «-» клеммы аккумулятора авто-
мобиля.
2. Отсоедините провода и антенну, если она ис-
пользовалась для пробного включения.
3. Нажмите кнопку снятия передней панели и сни-
мите переднюю панель (см. раздел «Установка
и снятие передней панели»).
4. Снимите обрамление.
5. Вставьте до упора ключи, входящие в комплект
поставки ресивера, в пазы на боковых поверх-
ностях передней панели. Извлеките ресивер из
монтажной рамы.
6. Вставьте монтажную раму (без ресивера) в от-
сек приборной панели и отогните «язычки» при
помощи отвертки. Не все «язычки» подходят
под размер приборной панели автомобиля, вы-
берите наиболее подходящие.
7. Подсоедините к проигрывателю разъемы пита-
ния и динамиков, другие провода и кабели,
разъем антенны. Убедитесь, что провода нигде
не пережаты.
8. Аккуратно вставьте проигрыватель в монтаж-
ную раму до щелчка фиксаторов, следя при
этом за положением подключенных проводов,
чтобы случайно не повредить их.
9. Закрепите тыловую часть ресивера при помо-
щи металлической скобы, как показано на ри-
сунке. При необходимости изогните ее
.
Обрати-
те внимание, что короткий конец крепежного
болта должен быть направлен к ресиверу, а
длинный – к приборной панели.
1. Приборная панель
2. Гайка 5 мм
3. Пружинная шайба
4. Винт 5х15 мм
5. Винт
6. Металлическая скоба
7. Простая шайба
8. Подсоедините провод к «-»
клемме автомобильного аккумулятора.
