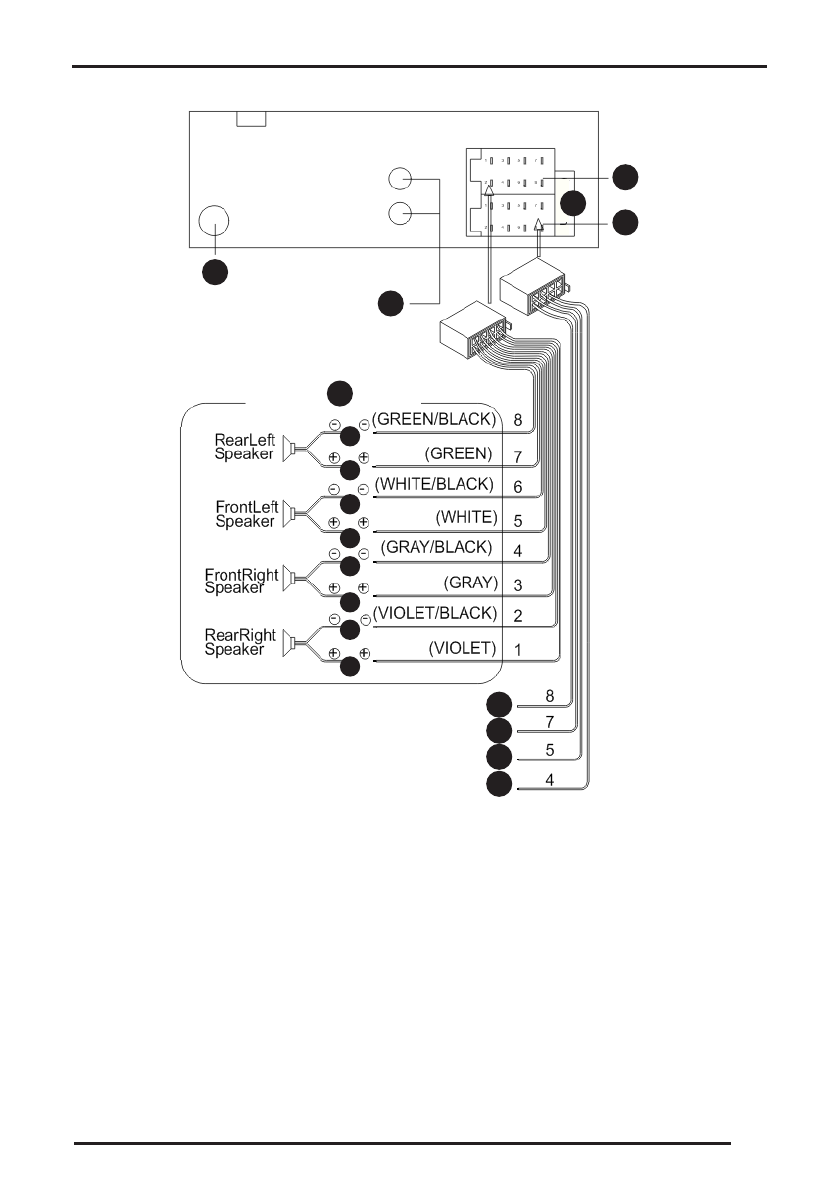

ПОДСОЕДИНЕНИЯ
9
4
5
2
6
15
16
17
18
7
8
9
10
11
12
13
14
1
3
1. Разъем для подключения антенны
2. Аудио выход (красный – правый аудиоканал,
белый – левый аудиоканал)
3. Предохранитель 15 А
4. ISO разъём, Часть В
5. ISO разъём, Часть А
6. Система из 4 динамиков
7. Тыловой левый громкоговоритель (-)
(Зеленый/Черный)
8. Тыловой левый громкоговоритель (+)
(Зеленый)
9. Фронтальный левый громкоговоритель (-)
(Белый/Черный)
10. Фронтальный левый громкоговоритель (+)
(Белый)
11. Фронтальный правый громкоговоритель (-)
(Серый/Черный)
12. Фронтальный правый громкоговоритель (+)
(Серый)
13. Тыловой правый громкоговоритель (-)
(Фиолетовый/Черный)
14. Тыловой правый громкоговоритель (+)
(Фиолетовый)
15. Масса (-) (Черный)
16. Зажигание (+12В) (Красный)
17. Питание антенны/К усилителю (Синий)
18. Аккумулятор (+12В) (Желтый)
