РУкОвОДСтвО пО экСплУАтАцИИ
•
SFD-115U

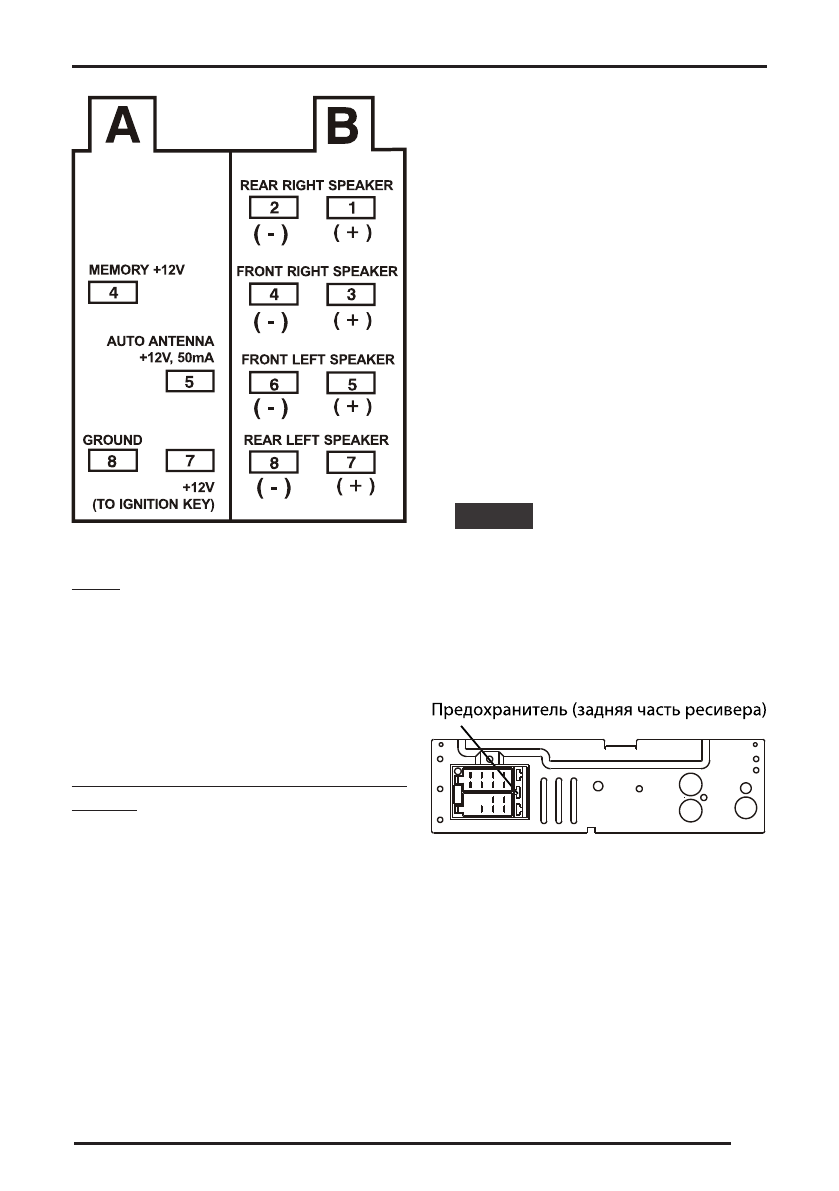

ISO разъем:
Часть А
А4: Аккумулятор (+12В) Желтый
А5: Управление активной антенной (выход, +12В,
50мА) Синий
А7: ACC (Питание дополнительного оборудования)
(+12В) Красный
А8: Масса (-) Черный
Часть В (присоединение акустических систем (ди-
намиков)
В1: Тыловой правый (+) (Фиолетовый)
В2: Тыловой правый (-) (Фиолетовый/Черный)
В3: Фронтальный правый (+) (Серый)
В4: Фронтальный правый (-) (Серый/Черный)
В5: Фронтальный левый (+) (Белый)
В6: Фронтальный левый (-) (Белый/Черный)
В7: Тыловой левый (+) (Зеленый)
В8: Тыловой левый (-) (Зеленый/Черный)
Убедитесь, что в вашем автомобиле используется
электрическая система с номинальным напряже-
нием +12 В с «минусом» на корпусе. В противном
случае вам понадобится конвертор.
Перед выполнением подсоединений отключите
питание цепи аудиосистемы (радио), удалив соот-
ветствующий предохранитель из коробки предо-
хранителей.
Выполните подсоединения в соответствии со схемой.
Если ваш автомобиль не оснащен разъемом ISO,
приобретите его дополнительно в магазине авто-
мобильных аксессуаров и используйте при монтаже
аппарата.
ВНИМАНИЕ:
Неправильное выполнение подсоедине-
ний снимает прибор с гарантийного обслу-
живания.
Замена предохранителя
Задняя часть ресивера:
Чтобы заменить сгоревший предохранитель, из-
влеките его из разъема на задней части ресивера и
установите на его место аналогичный предохрани-
тель с такими же характеристиками.
9
