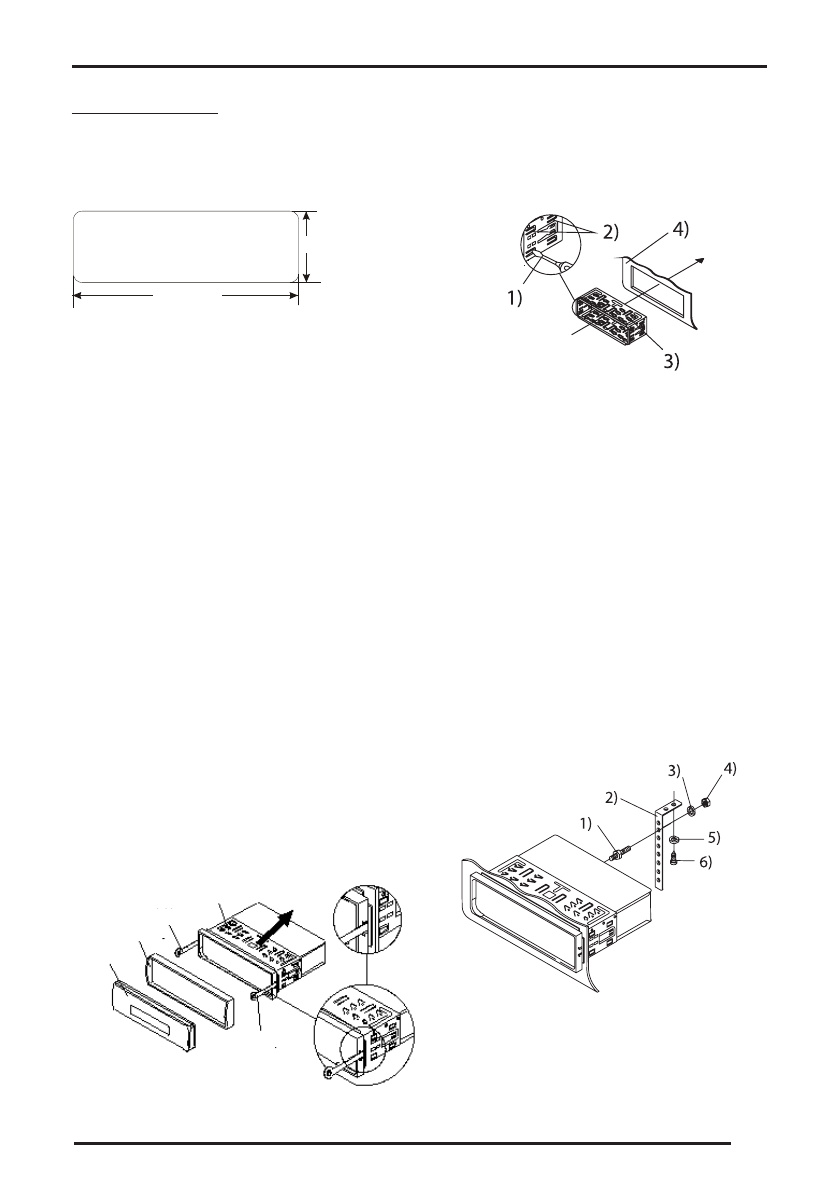

ПОРЯДОК УСТАНОВКИ И ИЗВЛЕЧЕНИЯ ПРОИГРЫВАТЕЛЯ
Фронтальный монтаж
Для правильной установки устройства отсек для
установки радиоаппаратуры в приборной панели
должен соответствовать следующим размерам:
53mm
182mm
Кроме того, следует проверить, достаточна ли глу-
бина отсека для размещения в ней аппарата.
Перед началом работ убедитесь, что зажигание ав-
томобиля выключено. Кроме того, рекомендуется,
если возможно, отсоединить провод от «-» клеммы
аккумулятора автомобиля.
Перед началом установки устройства проверьте
правильность всех подсоединений.
1. Убедитесь, что зажигание выключено. Отсоедините
провод от «-» клеммы аккумулятора автомобиля.
2. Отсоедините провода и антенну, если она ис-
пользовалась для пробного включения.
3. Нажмите кнопку снятия передней панели и сни-
мите переднюю панель (см. раздел «Установка
и снятие передней панели»).
4. Снимите обрамление.
5. Вставьте до упора ключи, входящие в комплект
поставки проигрывателя, в пазы на боковых
поверхностях прибора и извлеките его из рам-
ки, потянув на себя.
Передняя панель
Обрамление
Ключ
Ключ
Монтажная рама
6. Вставьте монтажную раму (без проигрывателя)
в отсек приборной панели и отогните «язычки»
при помощи отвертки. Не все «язычки» подхо-
дят под размер приборной панели автомобиля,
выберите наиболее подходящие.
1. Отвертка
2. Язычки
3. Монтажная рама
4. Приборная панель
7. Подсоедините к проигрывателю разъемы пита-
ния и динамиков, другие провода и кабели,
разъем антенны. Убедитесь, что провода нигде
не пережаты.
8. Аккуратно вставьте проигрыватель в монтаж-
ную раму до щелчка фиксаторов, следя при этом
за положением подключенных проводов, чтобы
случайно не повредить их.
9. Закрепите тыловую часть ресивера при помощи
металлической скобы, как показано на рисунке.
При необходимости изогните ее. При установке
короткая часть монтажного болта должна быть
ближе к ресиверу, а длинная - к приборной па-
нели автомобиля.
1. Крепежный болт (Mounting Bolt)
2. Металлическая скоба (Metal Strap)
3. Пружинная шайба (Spring Washer)
4. Гайка (Hex Nut)
5. Шайба плоская (Plain Washer)
6. Саморез (Tapping Screw)
5
