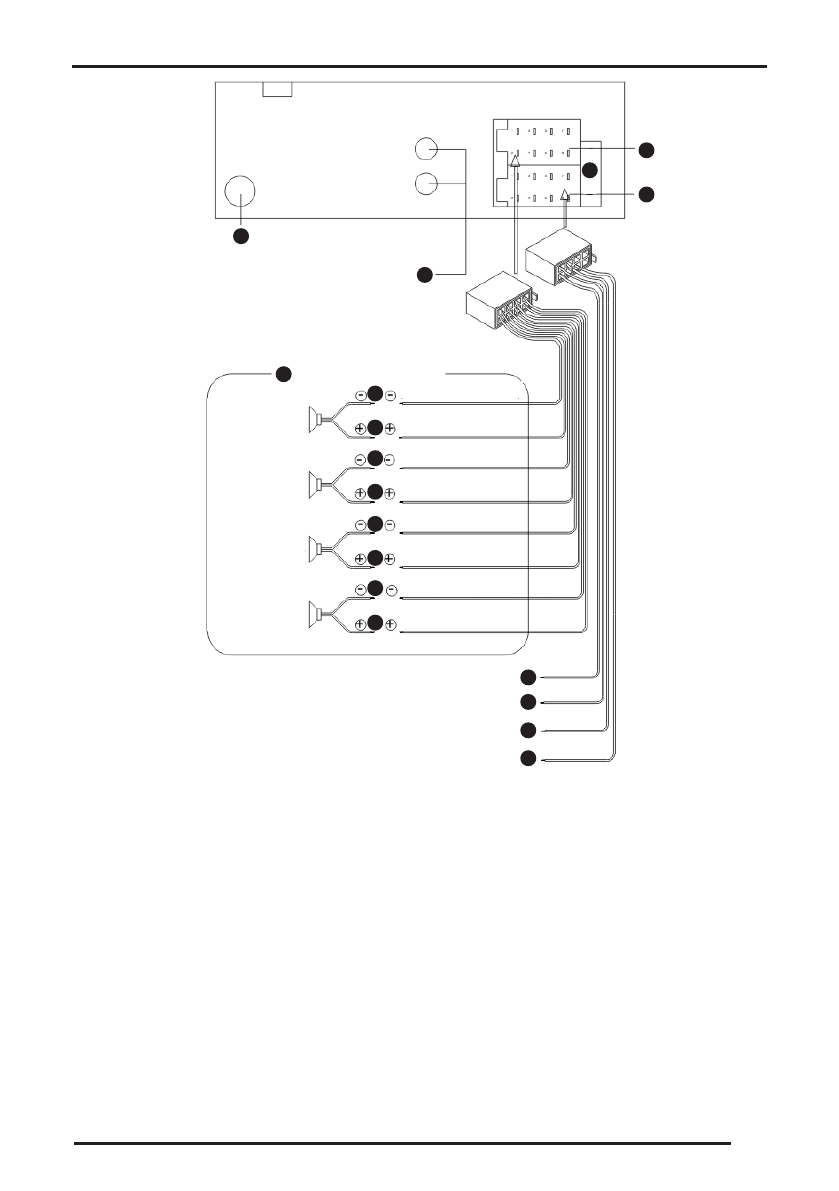

ПОДСОЕДИНЕНИЯ
9
1. Часть В
2. Разъем ISO, часть А
3. Разъем для подключения антенны
4. Аудио выход (красный – правый аудиоканал,
белый – левый аудиоканал)
5. Система из 4 динамиков
6. Тыловой левый громкоговоритель (-) (Зеленый/
Черный)
7. Тыловой левый громкоговоритель (+) (Зеленый)
8. Фронтальный левый громкоговоритель (-) (Бе-
лый/Черный)
9. Фронтальный левый громкоговоритель (+) (Белый)
10. Фронтальный правый громкоговоритель (-) (Се-
рый/Черный)
11. Фронтальный правый громкоговоритель (+) (Серый)
12. Тыловой правый громкоговоритель (-) (Пурпур-
ный/Черный)
13. Тыловой правый громкоговоритель (+) (Пурпурный)
14. Масса (-) (Черный)
15. Питание +12 при включенном зажигании (+)
(Красный)
16. Питание антенны/К усилителю (Синий)
17. Питание +12В постоянно /Память настроек (+)
(Желтый)
18. Предохранитель (15 А)
3
4
5
6
2
1
18
7
8
9
10
11
12
13
14
15
16
17
