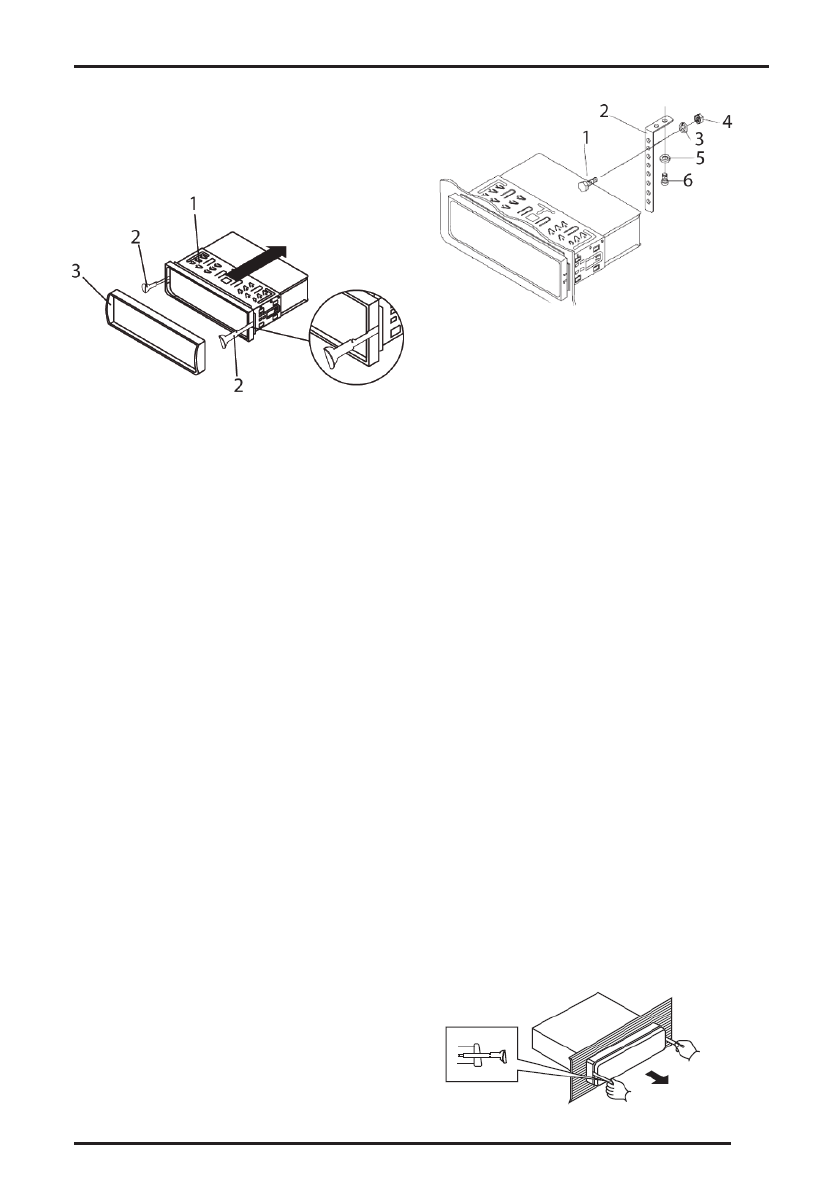

Вставьте до упора ключи, входящие в комплект по-
ставки ресивера, в пазы на боковых поверхностях
передней панели. Извлеките ресивер из монтажной
рамы.

1. Монтажная рама
2. Ключи
3. Обрамление

6.  Вставьте монтажную раму (без ресивера) в от-

сек приборной панели и отогните «язычки» при

помощи отвертки. Не все «язычки» подходят

под размер приборной панели автомобиля, вы-

берите наиболее подходящие.

7.  Подсоедините к проигрывателю разъемы пита-

ния и динамиков, другие провода и кабели,

разъем антенны. Убедитесь, что провода нигде

не пережаты.

8.  Аккуратно вставьте проигрыватель в монтаж-

ную раму до щелчка фиксаторов, следя при

этом за положением подключенных проводов,

чтобы случайно не повредить их.

9.  Закрепите тыловую часть ресивера при помо-

щи монтажного болта, металлической скобы,

гайки 5 мм и пружинной шайбы, другую часть

монтажной скобы закрепите с помощью винта

5х25 мм, как показано на рисунке. При необхо-

димости изогните скобу. Обратите внимание,

что короткий конец крепежного болта должен

быть направлен к ресиверу, а длинный – к при-

борной панели.

1. Крепежный болт
2. Металлическая скоба
3. Пружинная шайба
4. Гайка
5. Шайба
6. Винт-саморез

10. Подсоедините провод к минусовой клемме ав-

томобильного аккумулятора. Установите об-

рамление и переднюю панель (см. раздел

«Установка и снятие передней панели»).

Порядок извлечения аппарата

Убедитесь, что зажигание выключено. Отсоедините
провод от минусовой клеммы аккумулятора авто-
мобиля.
Снимите металлическую скобу с задней стенки
устройства (если она устанавливалась ранее).
Нажмите кнопку снятия передней панели и снимите ее.
Аккуратно снимите обрамление, потянув его на себя.
Вставьте до упора ключи, входящие в комплект по-
ставки ресивера, в пазы на боковых поверхностях
передней панели. Извлеките ресивер из рамки, по-
тянув его на себя.

5

ПОРЯДОК УСТАНОВКИ И ИЗВЛЕЧЕНИЯ ПРОИГРЫВАТЕЛЯ
