Многие автомобили оборудованы ISO разъемами, которые находятся за приборной панелью, что делает
выполнение подсоединений проще. Другие подсоединения находятся также в приборной панели автомо-
биля. Если в вашем автомобиле отсутствует ISO разъем, рекомендуется приобрести его дополнительно, для
этого проконсультируйтесь с вашим дилером.
ВНИМАНИЕ! Если подсоединения выполнены неправильно, это может вызвать повреждение
изделия, в таком случае прибор не подлежит ремонту по гарантии.

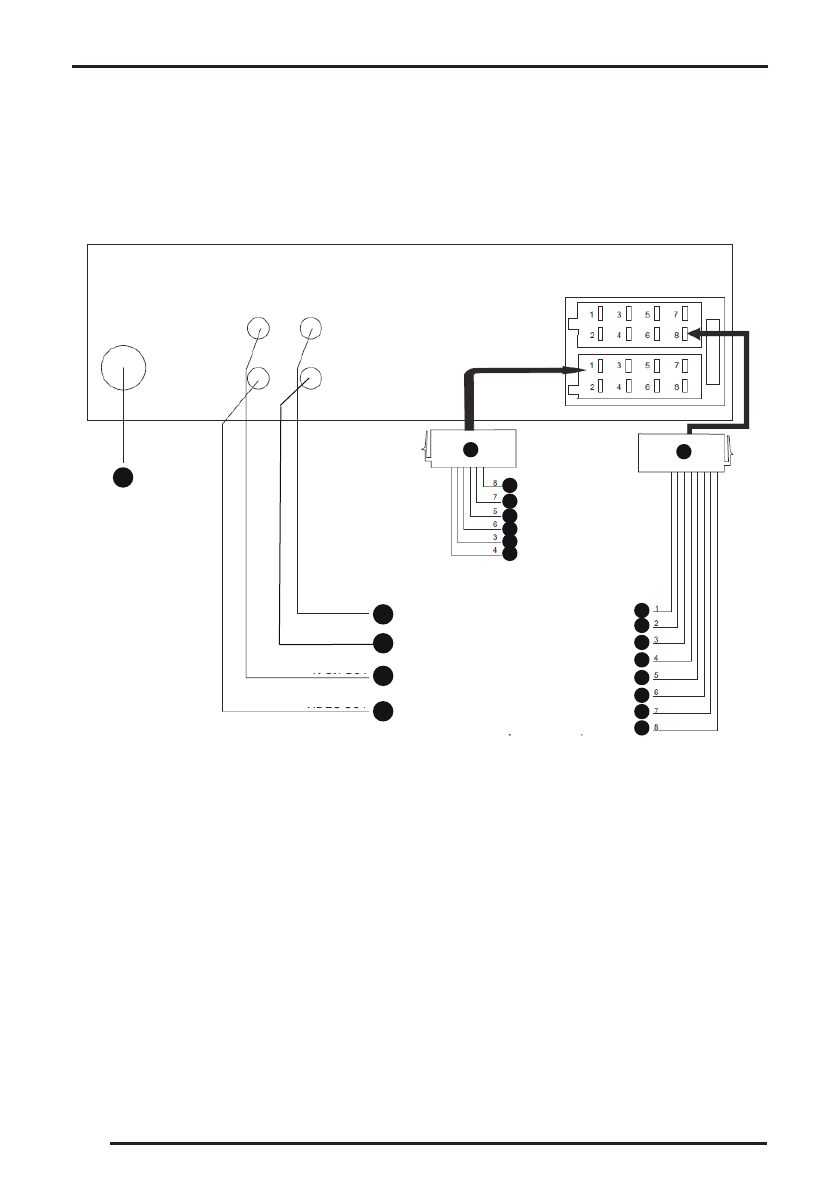

1. FM антенна
2. Аудио выход, левый канал
3. Аудио выход, правый канал
4. Видео выход
5. Разъем ISO, часть А
6. Разъем ISO, часть В
7. «–» питания/корпус (Черный)
8. «+» питания/линия зажигания (Красный)
9. Питание радиоантенны (Синий)
10. К стояночному тормозу (Оранжевый)
11. К камере заднего вида (Розовый)
12. Память (12В+) (Желтый)
13. Тыловой правый громкоговоритель (+)
(Пурпурный)
14. Тыловой правый громкоговоритель (-)
(Пурпурный/Черный)
15. Фронтальный правый громкоговоритель (+)
(Серый)
16. Фронтальный правый громкоговоритель (-)
(Серый/Черный)
17. Фронтальный левый громкоговоритель (+)
(Белый)
18. Фронтальный левый громкоговоритель (-)
(Белый/Черный)
19. Тыловой левый громкоговоритель (+) (Зеленый)
20. Тыловой левый громкоговоритель (-)
(Зеленый/Черный)
21. Выход на сабвуфер
8
ПОДСОЕДИНЕНИЯ
5
2
3
4
13
7
8
9
10
11
12
5
6
14
15
16
17
18
19
20
SUB
21
