14. Выход управления включением усилителя (+) (ро-

зовый провод)

15. Выход управления включением антенны (+) (синий

провод)

16. Вход от выключателя наружного света (+) (оранже-

вый провод)

17. Левый  фронтальный  динамик  (белый  провод  (+),

бело/черный провод (-))

18. Правый фронтальный динамик (серый провод (+),

серо/черный провод (-))

19. Левый тыловой динамик (зеленый провод (+), зеле-

но/черный провод (-))

20.  Правый тыловой динамик (фиолетовый (+), фио-

летово/черный провод (-))

21. Питание  устройства,  (+)  при  включенном  зажига-

нии (красный провод)

22.  Питание устройства, (+) постоянный (желтый про-

вод)

23.  Питание  устройства,  корпус  автомобиля  (-)  (чер-

ный провод)

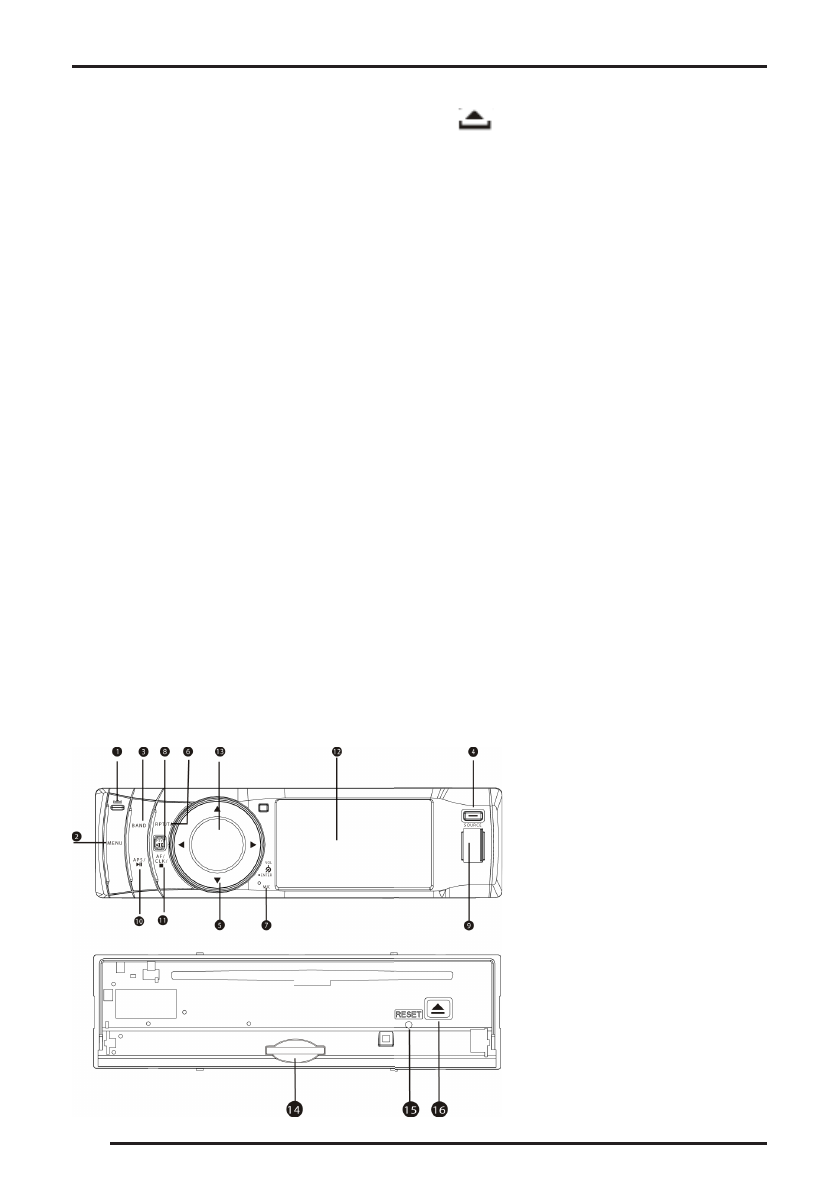

ПеРеДнЯЯ ПАнеЛЬ

Внимание! При установке передней панели следует дер-

жать её так, чтобы она была перпендикулярна лицевой

панели  аппарата.  В  противном  случае  возможно  по-

вреждение механизма откидывания передней панели.

кнопки передней панели

1.

Кнопка снятия передней панели

2.

MENU

Кнопка вызова меню настроек

3.

BAND

  Кнопка  переключения  диапазонов  частот  /

включения режима случайного порядка воспроиз-

ведения дорожек

4.

SOURCE

 Кнопка включения/выключения аппарата /

выбора источника воспроизведения

5.

DEFG

Кнопки навигации

6.

RPT/TA

 Кнопка включения режима повторного вос-

произведения  /  вызова  информации  о  дорожном

движении

7.  Микрофон
8.

MUTE/PTY

 Кнопка мгновенного выключения звука /

выбора радиостанции по типу программ

9.  USB разъем
10.

APS/

DU

 Кнопка начала воспроизведения / паузы /

сканирования и сохранения радиостанций

11.

CLK/

H

/AF

Кнопка  вызова  часов  /  остановки  вос-

произведения / настройки на частоту с более силь-

ным сигналом

12.  ЖК экран
13. Ручка регулировки громкости / кнопка включения

аппарата /  подтверждения

14. Разъем для карт памяти SD/MMC
15.

RESET

Кнопка инициализации системы

16.

Q

 Кнопка извлечения диска

•
