РУкОВОДСТВО ПО экСПЛУАТАцИИ

•

SDD-4001

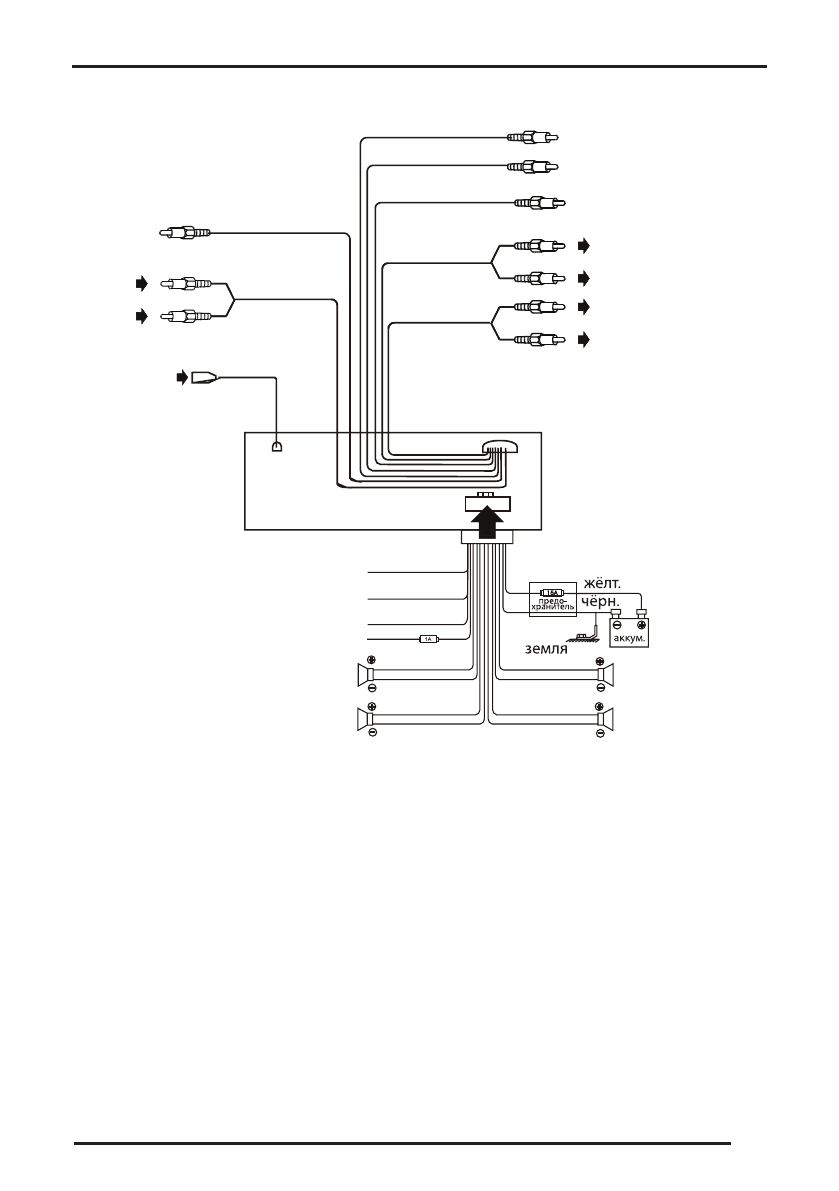

1.  Выход  канала  сабвуфера  (черный  провод,  зеленое

RCA гнездо)

2.  Аудио  вход:  правый  канал–  коричневый  провод,

красное RCA гнездо, левый канал– коричневый про

-

вод, белое  RCA гнездо

3.  Гнездо  подключения  радио  антенны  (черный  про-

вод, черный разъем)

4.  Вход камеры заднего вида (зеленый провод, жел

-

тое RCA гнездо)

5.  Видео вход (фиолетовый провод, желтое RCA гнездо).
6.  Видео выход (черный провод, желтое RCA гнездо).

7.  Аудио  выход  переднего  левого  канала  (серый  про-

вод, белое RCA гнездо) и переднего правого канала

(серый провод красное RCA гнездо)

8.  Аудио  выход  заднего  левого  канала  (черный  про-

вод,  белое  RCA  гнездо)  и  заднего  правого  канала

(черный провод красное RCA гнездо)

9.  Провод стояночного тормоза (розовый)
10.  Провод заднего хода (коричневый)
11.  + Зажигание (красный)
12.  Питание усилителя / управление антенной (синий)*
13.  Фронтальный  правый  громкоговоритель  (серый  и

серый/черный)

14. Тыловой левый громкоговоритель (зеленый и зеле-

ный/черный)

15.  Фронтальный  левый  громкоговоритель  (белый  и

белый/черный)

16. Тыловой правый громкоговоритель (фиолетовый и

фиолетовый/черный)

17. Постоянное питание +12В (Аккумулятор)

5

ПОДсОеДинениЯ

1)

2)

3)

9)

10)
11)
12)

13)

14)

15)

16)

17)

8)

7)

6)

5)

4)

*Изолировать, если не используется
