РукОвОДСтвО пО экСплуАтАцИИ
•
SDD-3004
6
ПОРяДОк устанОвки и извле-
чения ПРОигРывателя
порядок установки аппарата

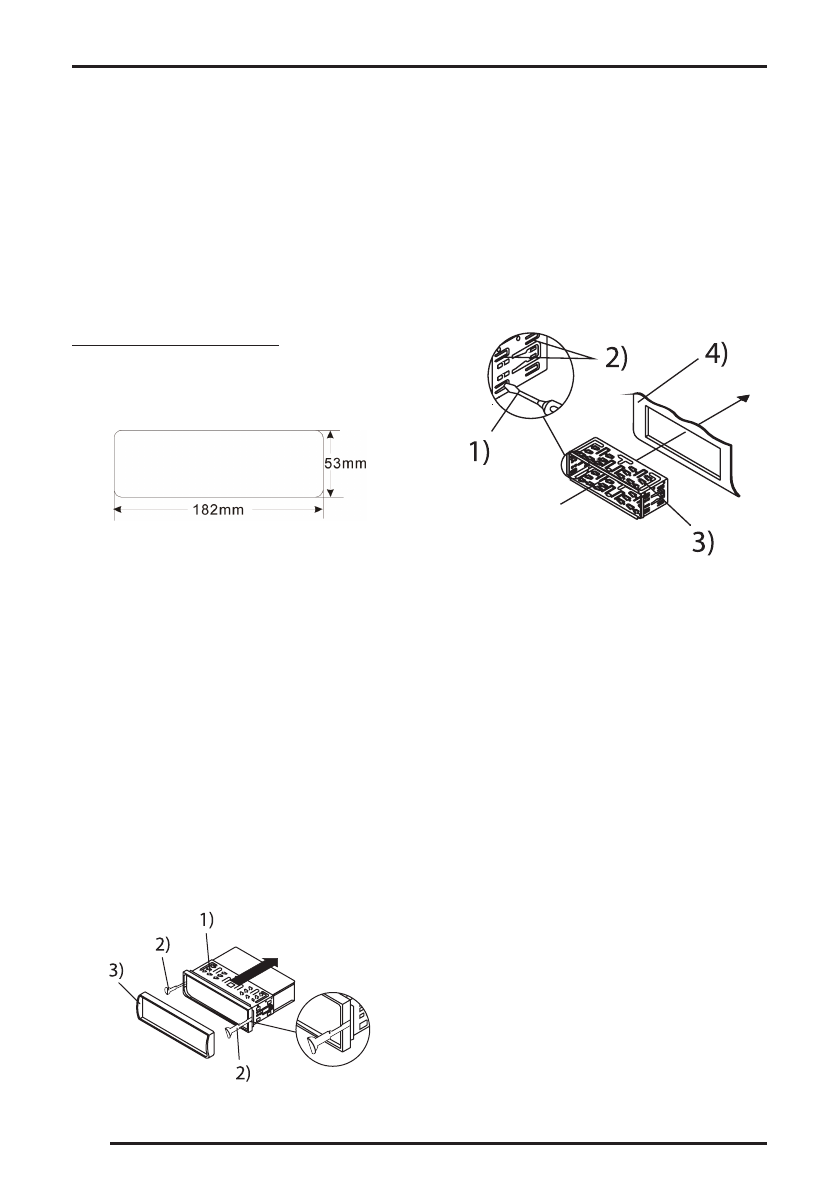

Существует два метода установки: стандартный
монтаж на передней панели и установка с помо-
щью кронштейнов. Далее приводится описание
обоих способов установки с иллюстрациями.
Фронтальный монтаж (метод 1)
Для правильной установки устройства отсек при-
борной панели должен соответствовать следую-
щим размерам:
Перед началом установки устройства проверьте
правильность всех подсоединений.
1. Убедитесь, что зажигание выключено. Отсоеди-
ните провод от «-» клеммы аккумулятора авто-
мобиля.
2. Отсоедините провода и антенну, если она ис-
пользовалась для пробного включения.
3. Нажмите кнопку снятия передней панели и сни-
снятия передней панели и сни-
передней панели и сни-
мите переднюю панель (см. раздел «Установка
и снятие передней панели»).
4. Снимите обрамление.
5. Вставьте до упора ключи, входящие в комплект
поставки ресивера, в пазы на боковых поверх-
ностях передней панели. Извлеките ресивер из
монтажной рамы.
1) Монтажная рама
2) Ключ
3) Обрамление
6. Вставьте монтажную раму (без ресивера) в от-
сек приборной панели и отогните «язычки» при
помощи отвертки. Не все «язычки» подходят
под размер приборной панели автомобиля, вы-
берите наиболее подходящие.
1) Отвертка
2) Язычки
3) Монтажная рама
4) Приборная панель
7. Подсоедините к проигрывателю разъемы пита-
ния и динамиков, другие провода и кабели,
разъем антенны. Убедитесь, что провода нигде
не пережаты.
8. Аккуратно вставьте проигрыватель в монтаж-
ную раму до щелчка фиксаторов, следя при
этом за положением подключенных проводов,
чтобы случайно не повредить их.
9. Закрепите тыловую часть ресивера при помо-
щи монтажного болта, металлической скобы,
гайки 5 мм и пружинной шайбы, другую часть
монтажной скобы закрепите с помощью винта
5х25 мм, как показано на рисунке. При необхо-
димости изогните скобу
.
Обратите внимание,
что короткий конец крепежного болта должен
быть направлен к ресиверу, а длинный – к при-
борной панели.
