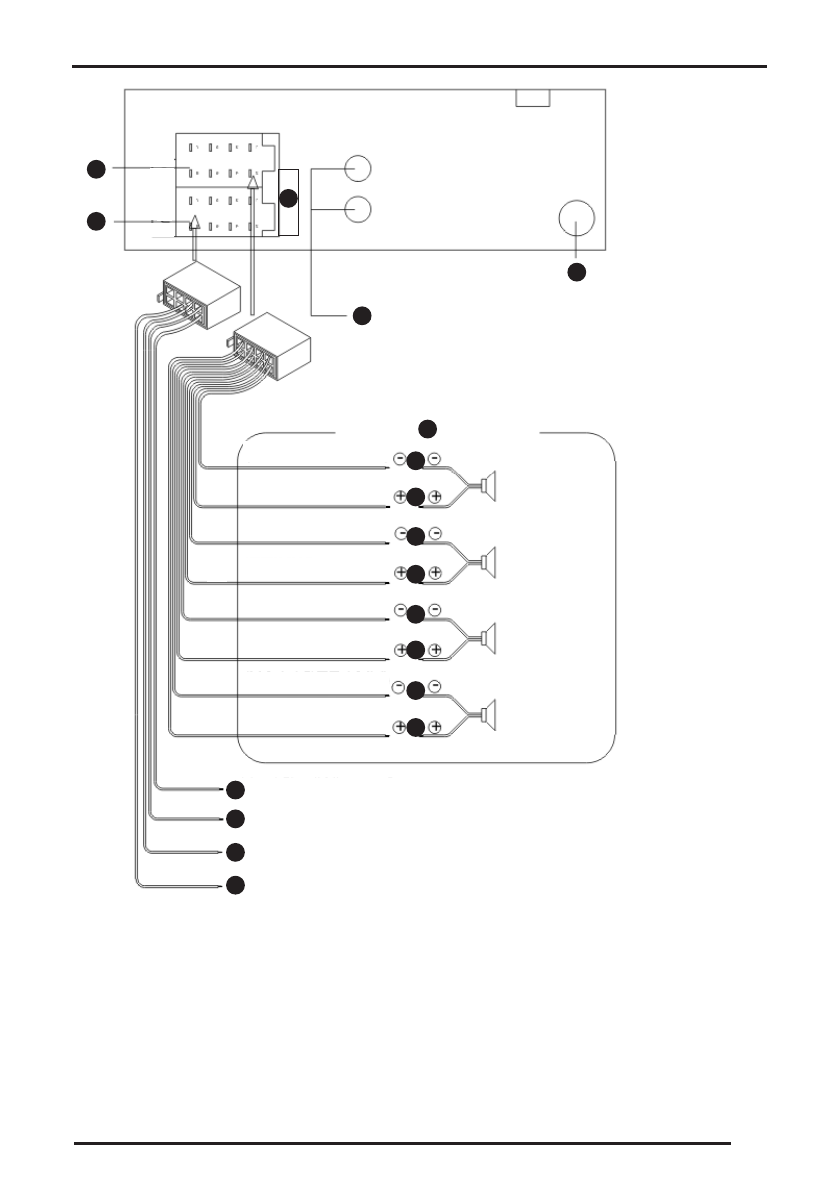

ПОДКЛЮЧЕНИЯ
9
6
1
5
4
3
2
7
8
9
10
11
12
13
14
15
16
17
18
1. ISO разъем, часть А
2. ISO разъем, часть В
3. Предохранитель (10 А)
4. Разъем антенны
5. Линейный выход (красный провод
– правый канал, белый провод
– левый канал)
6. Аудио система из 4 динамиков
7. Левый тыловой громкоговоритель
(-) (зеленый/черный)
8. Левый тыловой громкоговоритель
(+) (зеленый)
9. Левый фронтальный громкогово-
ритель (-) (белый/черный)
10. Левый фронтальный громкогово-
ритель (+) (белый)
11. Правый фронтальный громкого-
воритель (-) (серый/черный)
12. Правый фронтальный громкого-
воритель (+) (серый)
13. Правый тыловой громкоговори-
тель (-) (фиолетовый/черный)
14. Правый тыловой громкоговори-
тель (+) (фиолетовый)
15. К «массе» автомобиля (черный)
16. Питание аппарата, цепь
«Зажигание»
(+12В) (Красный)
17. Питание антенны/включение
усилителя (+12 В) (Синий)
18. Питание аппарата, цепь
«Аккумулятор» (+12В) (Желтый)
