Руководство по эксплуатации

•

SCD-405U

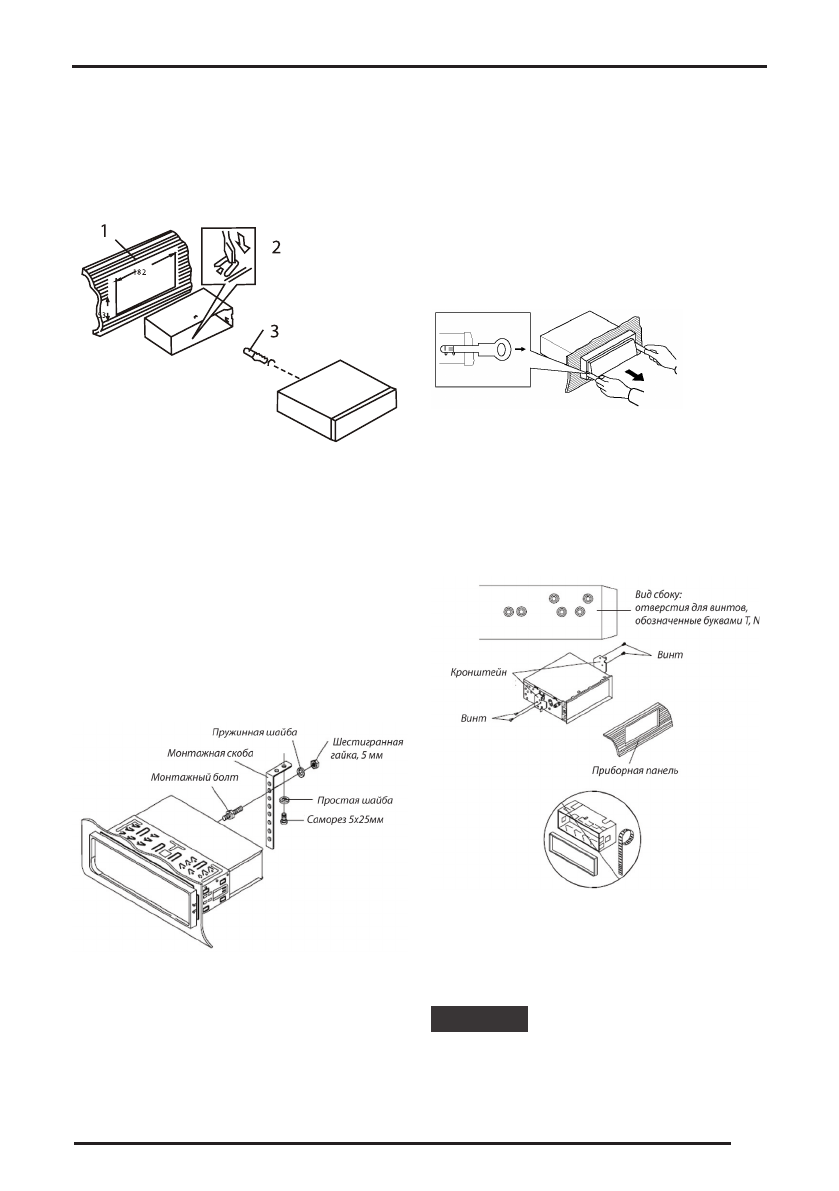

4.  Вставьте  монтажную  раму  (без  корпуса  прои-

грывателя) в отсек приборной панели и отогни-

те  «язычки»  при  помощи  отвертки.  Не  все

«язычки»  подходят  под  конструкцию  прибор-

ной панели конкретного автомобиля, выберите

наиболее подходящие.

1.  Приборная панель
2.  Монтажная рама
3.  Винт

5.  Подсоедините к проигрывателю разъемы пита-

ния  и  динамиков,  разъем  антенны.  Убедитесь,

что провода нигде не пережаты.

6.  Аккуратно  вставьте  проигрыватель  в  монтаж-

ную  раму  до  щелчка  фиксаторов,  следя  при

этом  за  положением  подключенных  проводов,

чтобы случайно не повредить их.

7.  При  необходимости  обеспечить  дополнитель-

ное крепление – закрепите заднюю часть прои-

грывателя  скобой  к  приборной  панели  при  по-

мощи винта. (Не обязательно)

8.  Подсоедините  провод  к  «-»  клемме  автомо-

бильного аккумулятора.

9.    Установите  обрамление.  Затем  установите

съемную  переднюю  панель  (см.  подраздел

«Съемная передняя панель»).

пОРЯДОк иЗвлеЧениЯ аппаРата

1.  Убедитесь, что зажигание выключено. Отсоеди-

ните провод от «-» клеммы аккумулятора авто-

мобиля.

2.  Аккуратно снимите переднюю панель и обрам-

ление передней панели, потянув его на себя.

3.  Вставьте до упора ключи, входящие в комплект

поставки  аппарата,  в  пазы  на  боковых  поверх-

ностях  передней  панели.  Извлеките  проигры-

ватель из рамки, потянув его на себя.

тылОвОй мОнтаж

Данный  метод  установки  аппарата  предполагает

установку  с  помощью  отверстий  на  боковых  по-

верхностях прибора и крепление его на кронштейн

автомобиля.  При  этом  обрамление,  монтажная

рама и металлическая скоба не используются.

Выберите  позицию,  при  которой  винтовые  отвер-

стия кронштейнов, закрепленных в автомобиле, и

винтовые отверстия приемника, отмеченные соот-

ветствующими  буквами  названия  марки  автомо-

биля, совпадут, и закрепите проигрыватель с каж-

дой стороны при помощи 2-х винтов 5x5 мм.

ПРИМЕЧАНИЕ:

Винты и кронштейны в комплект поставки не вхо-

дят.

Перед  началом  окончательной  «механической»

установки устройства выполните и проверьте пра-

вильность всех электрических подсоединений.
