35

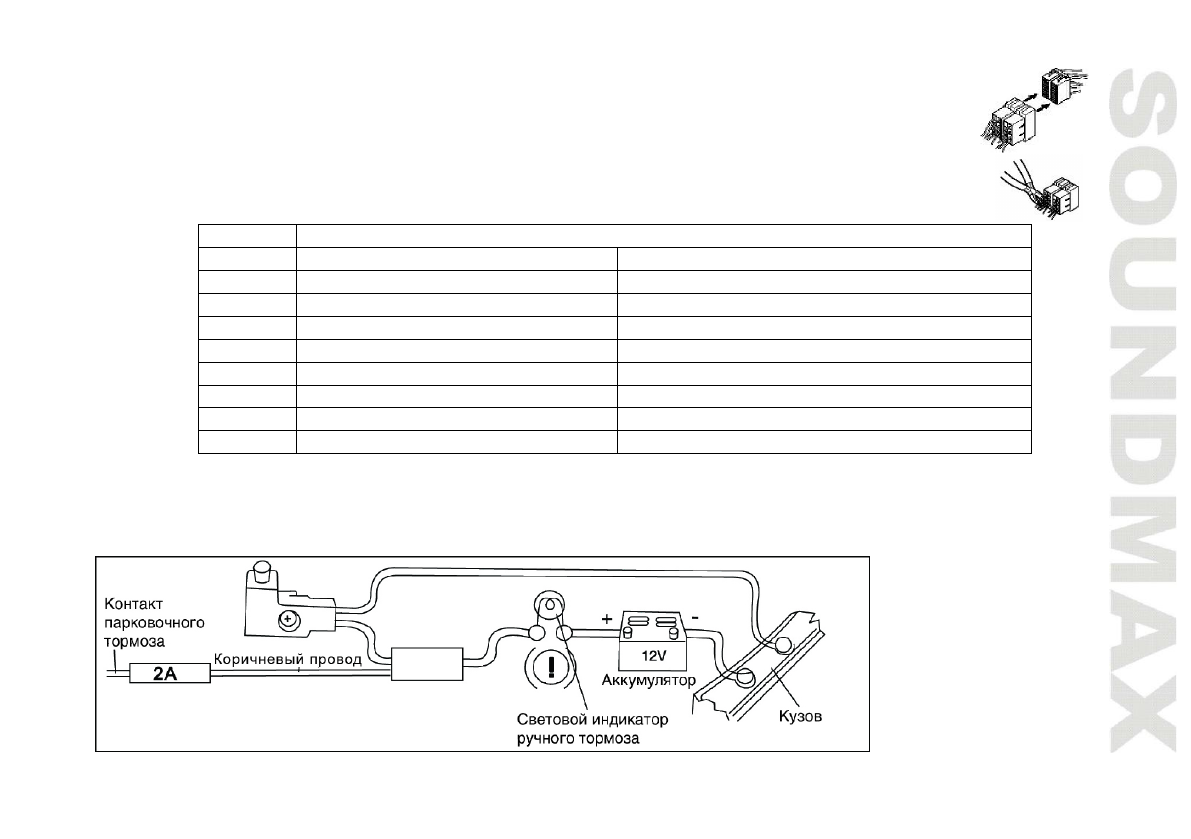

Использование разъема ISO

1.

Если  в  Вашем  автомобиле  есть  разъем  ISO,  произведите  подключение,  как

показано на рисунке.

2.

Для  подключений  без  разъемов  ISO  внимательно  проверьте  все  провода  перед

подключением,  неправильное  подключение  может  привести  к  повреждениям
изделия. Обрежьте разъем, подключите цветные головки разъема к шнуру питания
батареи в соответствии с приведенной таблицей.

Номер

Функция

Разъем A

Разъем B

1

-

Задний правый(+)---Фиолетовый

2

-

Задний правый(-)---Фиолетовый/Черный

3

-

Передний правый(+)---Серый

4

Питание 12В (+)/желтый

Передний правый(-)---Серый/Черный

5

Питание антенны/синий

Передний левый(+)---Белый

6

Подсветка панели/оранжевый

Передний левый((-)---Белый/Черный

7

Зажигание/красный

Задний левый(+)---Зеленый

8

Заземление/черный

Задний левый(-)---Зеленый/Черный

Провод  питания  антенны  предназначен  для  подачи  питания  на  антенну  и  для  удаленного  управления
дополнительным усилителем.


Подключение парковочного провода
