9

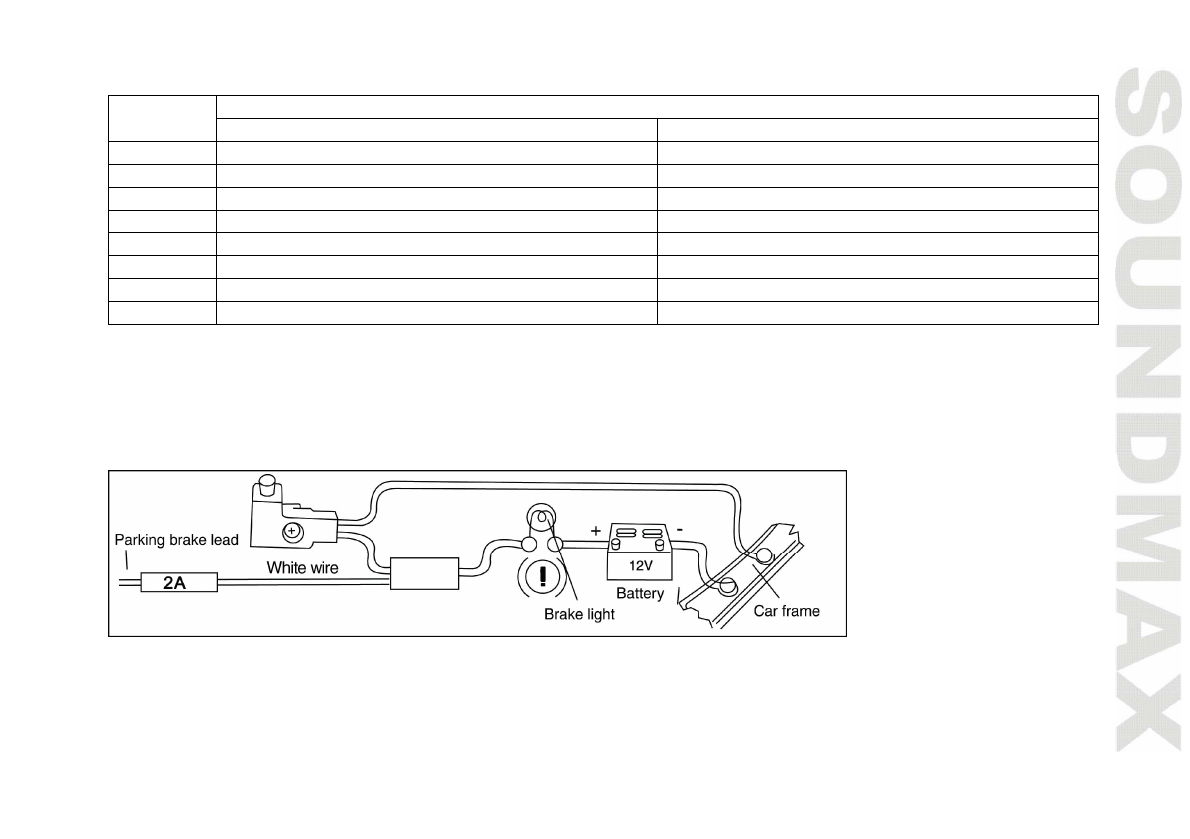

ISO Connection table
Function
Location
Connector A
Connector B
1
-
Rear right (+) - Purple
2
-
Rear right (-) - Purple/Black
3
-
Front right (+) - Grey
4
Battery +12V/Yellow
Front right (-) - Grey/Black
5
Auto Antenna - Blue
Front left (+) - White
6
-
Front left (-) - White/Black
7
Ignition/Red
Rear left (+) - Green
8
Ground/Black
Rear left (-) - Green/Black
Note: Power antenna wire is intended for power supply of the antenna and for remote control of an
additional amplifier.
Parking wire connection
If Parking cable is connected to hand brake switch, the video display of the TFT monitor will be controlled by
driving status, system setup and input video sources. When the car is moving ahead, if the video disc is
played, the screen shows “Attention! You cannot use this function while driving”, and blank screen. The
above warning screen will prevent the driver from watching images.
