11

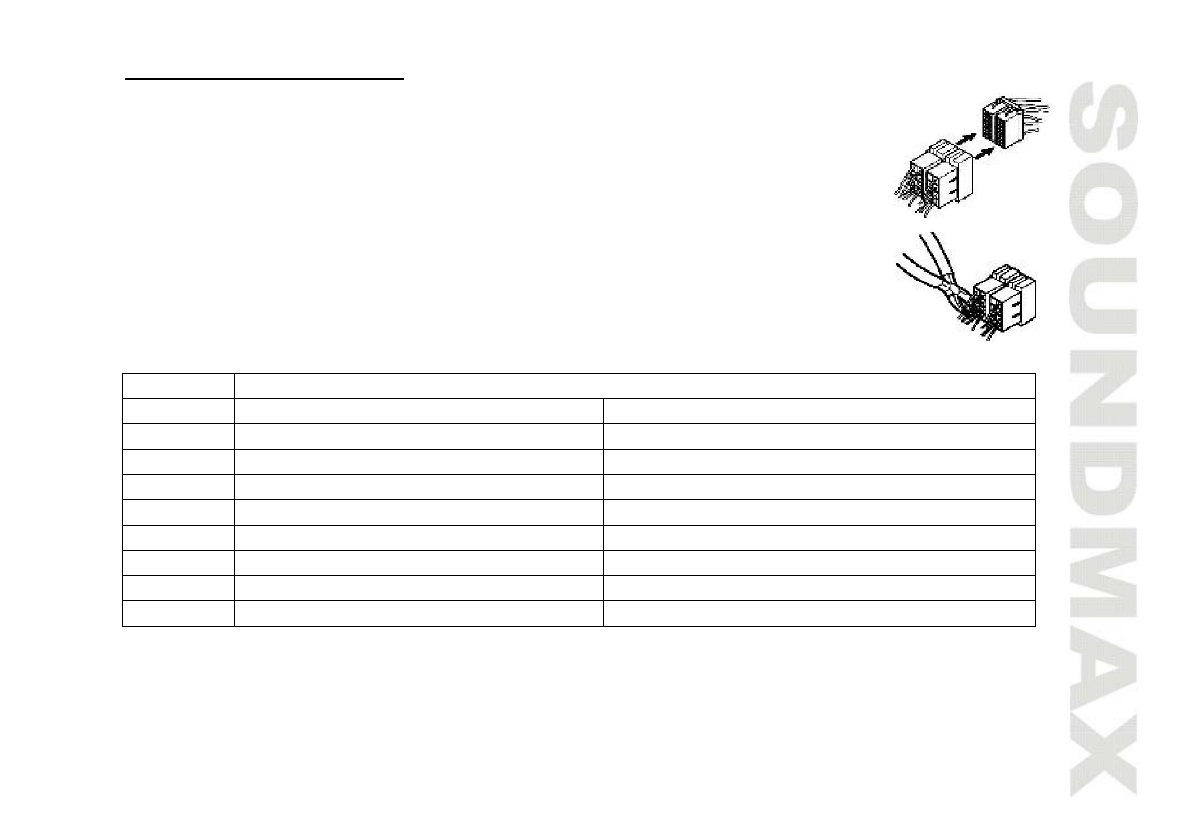

Using the ISO Connector
1. If your car is equipped with the ISO connector, then connect the ISO
connectors as illustrated.
2. For connections without the ISO connectors, check the wiring in the
vehicle carefully before connecting, incorrect connection may cause
serious damage to this unit.
Cut the connector, connect the colored leads of the power cord to the car
battery as shown in the colour code table below for speaker and power
cable connections.
Location
FUNCTION
Connector A
Connector B
1
Rear Right (+)---Blue
2
Rear Right (-)---Blue/White Stripe
3
Front Right (+)---Grey
4
Battery 12V (+)/yellow
Front Right (-)---Grey/White Stripe
5
Auto Antenna/Orange
Front Left (+)---Green
6
Panel light/White
Front Left ((-)---Green/White Stripe
7
ACC+/red
Rear Left (+)---Brown
8
Ground/black
Rear Left (-)---Brown/White Stripe
