Soundmax SM-CDM1065 - Инструкция по эксплуатации - Страница 6

27

1. Приборная панель автомобиля

2. Металлический язычок монтажного кожуха.

Установка декоративной рамки

Для  установки  декоративной  рамки  прижмите  ее  к  корпусу  устройства  и  нажмите,  чтобы  вставить  на

место.  Это  необходимо  сделать  до  установки  передней  панели,  иначе  вы  не  сможете  установить

декоративную  рамку  на  место  (При  установке  рамки  на  место  направьте  сторону  с  канавкой  вниз  и

закрепите ее.).

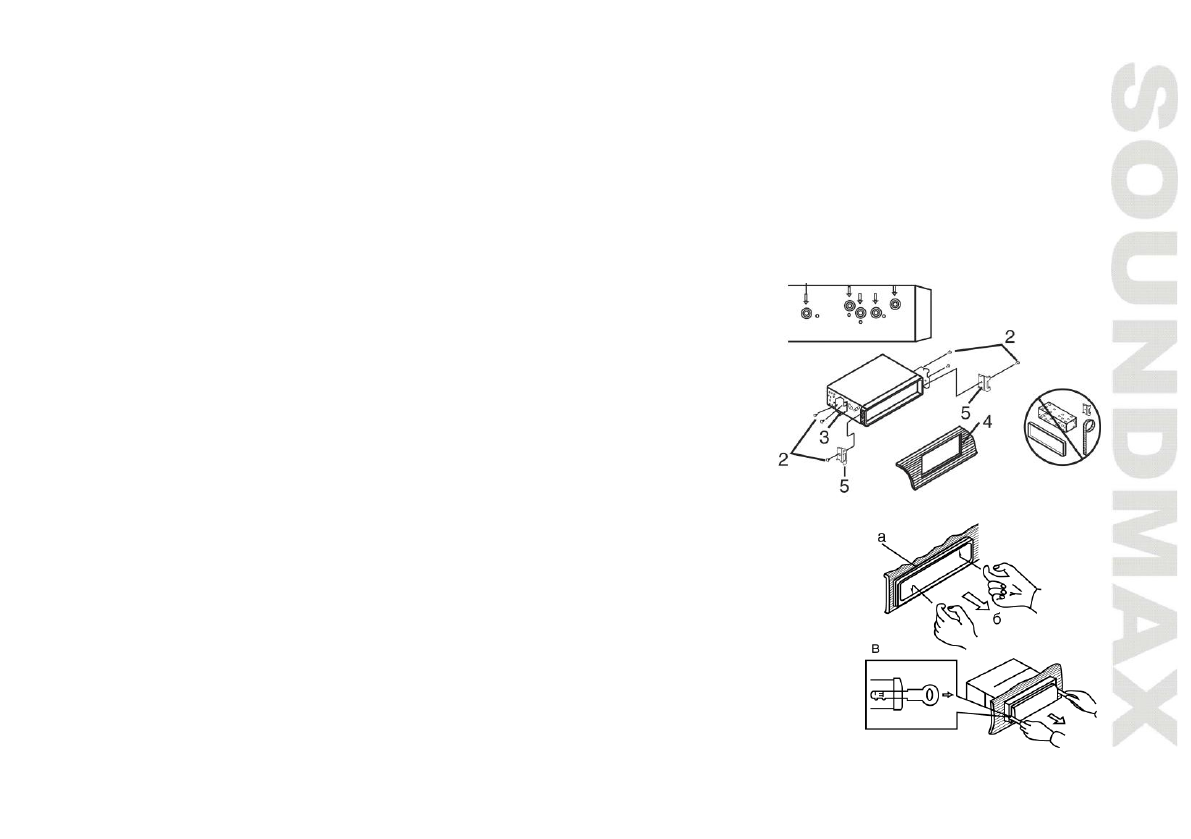

Установка устройства в приборную панель автомобиля «сзади» (Метод Б)

В  данном  случае  установки  используются  отверстия  для  винтов  на

боковых  сторонах  устройства.  Закрепите  устройство  с  помощью

штатных кронштейнов крепления радиоприемника.

1.  Выберите  такое  положение,  в  котором  отверстия  для  винтов  на

кронштейне  (3)  будут  совмещены  с  отверстиями  для  винтов  на
корпусе устройства и вкрутите по два винта (2) с каждой стороны.

2. Винт.

3. Монтажный кронштейн штатного радиоприемника.

4. Приборная панель или консоль автомобиля.
5. Защелка (снимите эту деталь).

Примечание:

  При  установке  по  методу  Б  монтажный  кожух  и

внешняя декоративная рамка не используются.


Снятие устройства

а – Декоративная рамка

б – Направление снятия рамки

в – Установка ключей съемников
1.  Выключите магнитолу и снимите переднюю панель.

2.  Вставьте  пальцы  в  канавку  на  передней  стороне  декоративной  рамки

(рамка  снимается  с  небольшим  усилием).  Потяните  рамку  на  себя,  чтобы

снять ее.
