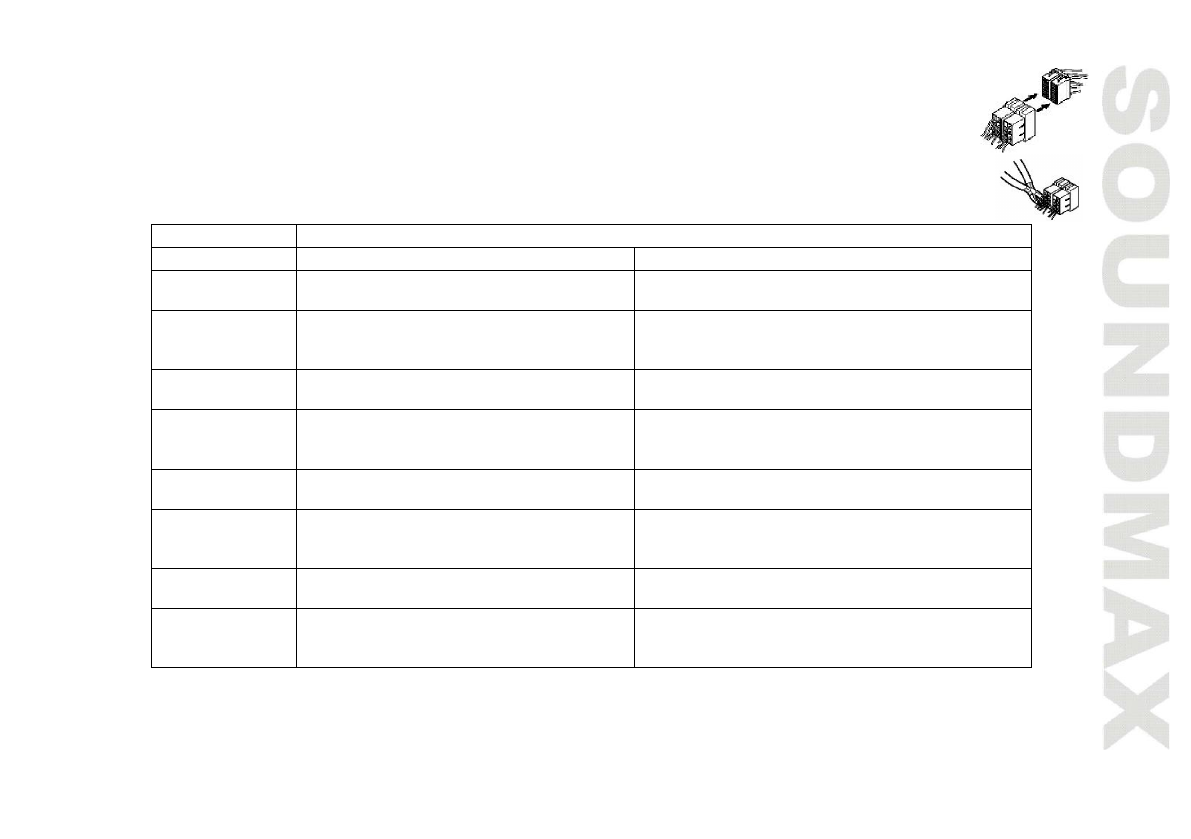

Использование разъема ISO
1.
Если в Вашем автомобиле есть разъем ISO, произведите подключение, как
показано на рисунке.
2.
Для подключений без разъемов ISO внимательно проверьте все провода перед
подключением, неправильное подключение может привести к повреждениям
изделия. Обрежьте разъем, подключите цветные головки разъема к шнуру питания
батареи в соответствии с приведенной таблицей.
Номер
Функция
Разъем A
Разъем B
1
Тыл. прав. динамик(+)/Фиолетовый
-
2
Тыл. прав. динамик(-)/Фиолетовый-
черный
-
3
Фронт. прав. динамик(+)/Серый
-
4
Фронт. прав. динамик(-)/Серый-
черный
Питание 12В (+)/Желтый
5
Фронт. лев. динамик(+)/Белый
Питание антенны/Синий-белый
6
Фронт. лев. динамик(-)/Белый-
черный
Подсветка панели/Оранжевый-белый
7
Тыл. лев. динамик(+)/Зеленый
Зажигание/Красный
8
Тыл. лев. динамик(-)/Зеленый-
черный
Заземление/Черный
Провод питания антенны предназначен для подачи питания на антенну и для удаленного управления
дополнительным усилителем.
