8

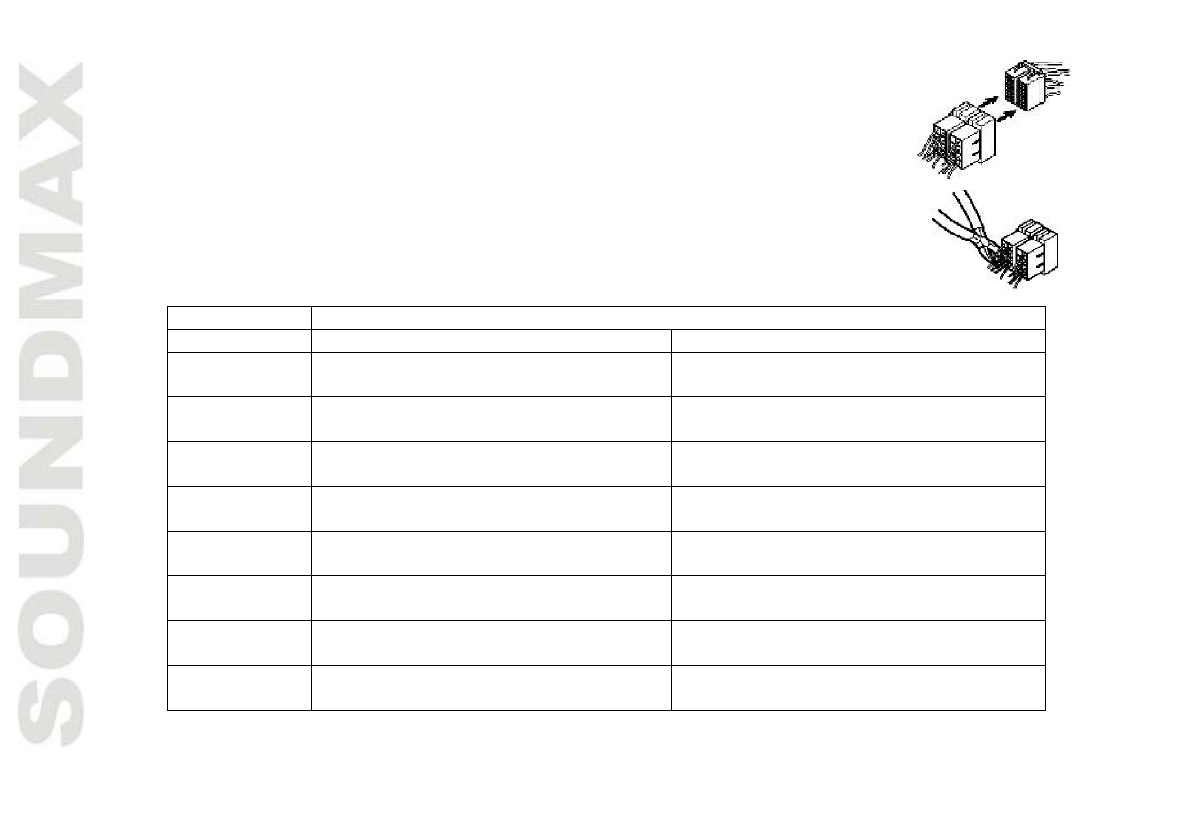

Using the ISO Connector

1.  If  your  car  is  equipped  with  the  ISO  connector,  then  connect  the  ISO  connectors

as illustrated.

2.  For  connections  without  the  ISO  connectors,  check  the  wiring  in  the  vehicle

carefully  before  connecting,  incorrect  connection  may  cause  serious  damage  to
this unit.

Cut  the  connector,  connect  the  colored  leads  of  the  power  cord  to  the  car  battery  as
shown in the colour code table below for speaker and power cable connections.

Location

FUNCTION

Connector A

Connector B

1

Rear right speaker (+)/Purple


-


2

Rear right speaker (-)/Purple-Black


-


3

Front right speaker (+)/Grey


-


4

Front right speaker (-)/Grey-Black


Battery 12V (+)/Yellow


5

Front left speaker (+)/White


Antenna power/Blue-White


6

Front left speaker (-)/White-Black


Panel light/Orange-White


7

Rear left speaker (+)/Green


ACC+/Red


8

Rear left speaker (-)/Green-Black


Ground/Black


Power  antenna  wire  is  intended  for  power  supply  of  the  antenna  and  for  remote  control  of  an  additional
amplifier.
