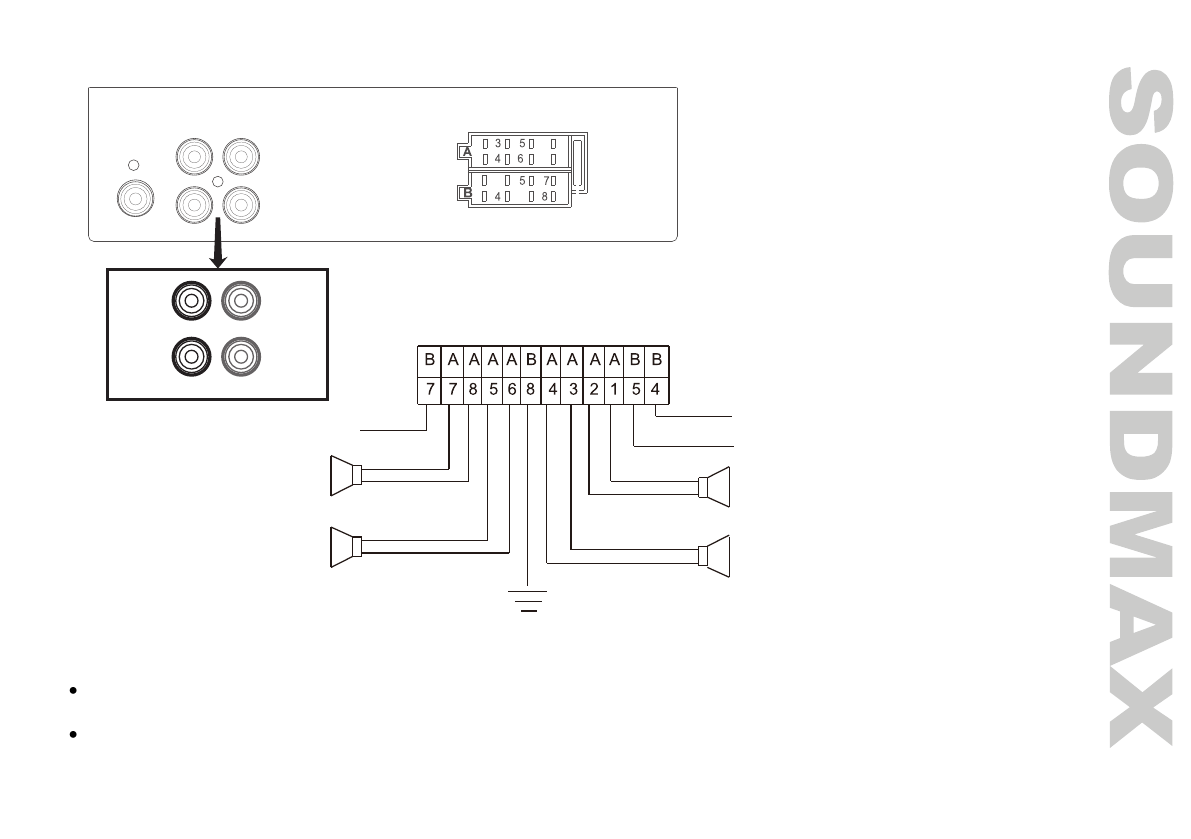

Схема подключения
Примечания:
Независимо от вида динамиков следует использовать динамики с сопротивлением, равным 4 Ом, для
уменьшения искажений при повышенной громкости.
Запрещается соединять провода антенны и заземления между собой.
+12 В DC ОТРИЦАТЕЛЬНОЕ ЗАЗЕМЛЕНИЕ
Антенна
ФРОНТ П
(КРАСНЫЙ)
(БЕЛЫЙ
ФРОНТ Л
)
ТЫЛ П
(КРАСНЫЙ)
ТЫЛ
(БЕЛЫЙ
Л
)
ВЫХОД RCA
Зажигание
Задний левый динамик
Передний левый динамик
красный
серый
серый/черный
синий
синий/черный
черный
к отрицательном
у
полюсу
к
положительному
полюсу
желтый
оранжевый к антенне
коричневый
Передний
правый
динамик
Задний
правый
динамик
коричневый/черный
зеленый
зеленый/черный
