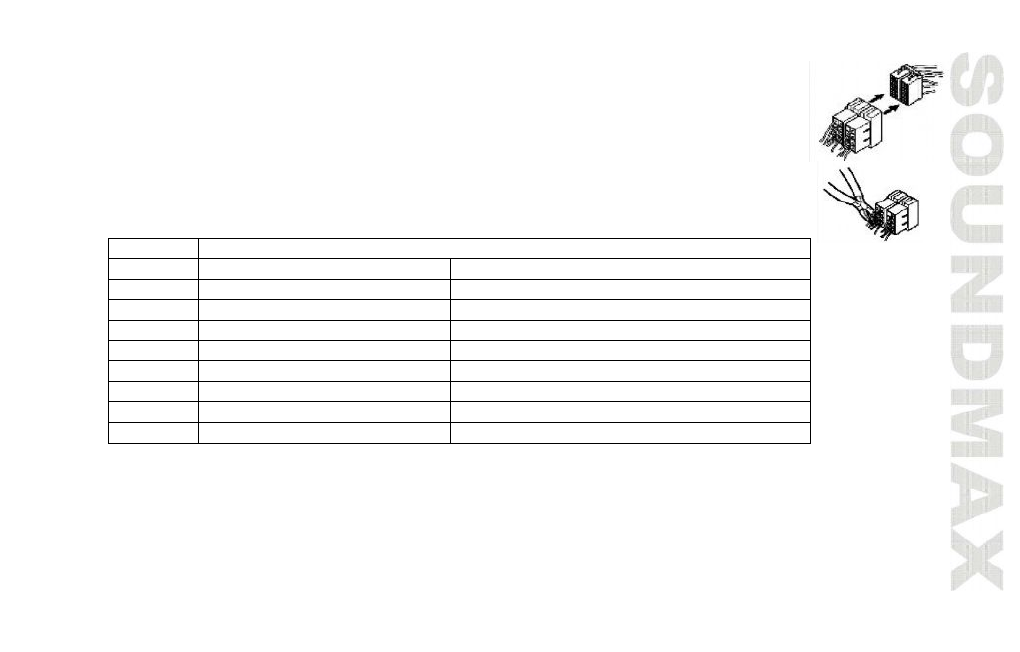

Использование разъема ISO

1.

Если  в  Вашем  автомобиле  есть  разъем ISO, произведите  подключение, как

показано на рисунке.

2.

Для  подключений  без  разъемов ISO внимательно  проверьте  все  провода  перед

подключением, неправильное  подключение  может  привести  к  повреждениям
изделия. Обрежьте  разъем, подключите  цветные  головки  разъема  к  шнуру

питания батареи в соответствии с приведенной таблицей.

Номер

Функция

Разъем A

Разъем B

1

-

Задний правый(+)---Синий

2

-

Задний правый(-)---Синий/Белый

3

-

Передний правый(+)---Серый

4

Питание 12В (+)/желтый

Передний правый(-)---Серый/Белый

5

Питание антенны/синий

Передний левый(+)---Зеленый

6

-

Передний левый((-)---Зеленый/Белый

7

Зажигание/красный

Задний левый(+)---Коричневый

8

Заземление/черный

Задний левый(-)---Коричневый/Белый

Провод питания антенны предназначен для подачи питания на антенну и для удаленного управления
дополнительным усилителем.
