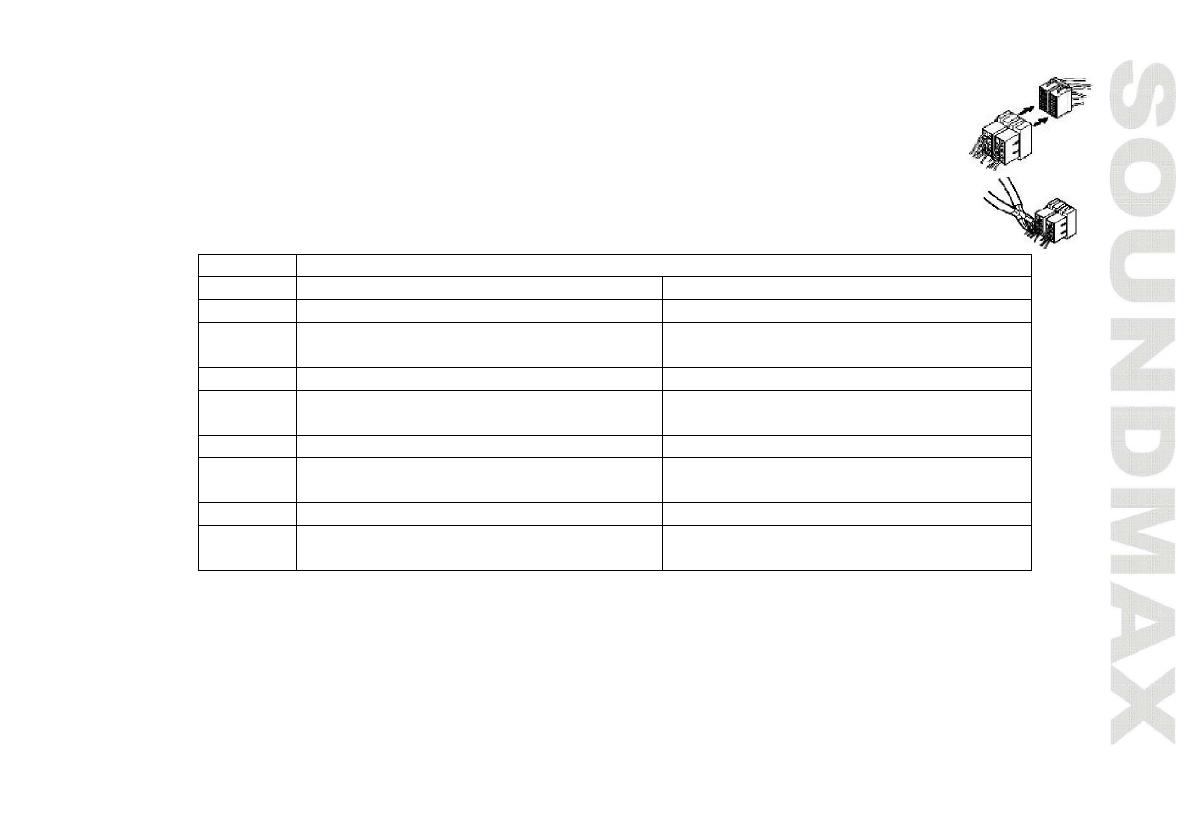

Использование разъема ISO
1.
Если в Вашем автомобиле есть разъем ISO, произведите подключение, как
показано на рисунке.
2.
Для подключений без разъемов ISO внимательно проверьте все провода перед
подключением, неправильное подключение может привести к повреждениям
изделия. Обрежьте разъем, подключите головки разъема к шнуру питания батареи
в соответствии с приведенной таблицей.
Номер
Функция
Разъем A
Разъем B
1
Тыловой правый (+) Фиолетовый
2
Тыловой правый ()
ФиолетовыйЧерный
3
Фронтальный правый (+) Серый
4
Фронтальный правый ()
СерыйЧерный
Питание 12В (+)/желтый
5
Фронтальный левый (+) Белый
Питание антен./СинийБелый
6
Фронтальный левый()
БелыйЧерный
7
Тыловой левый (+) Зеленый
Зажигание/красный
8
Тыловой левый ()
ЗеленыйЧерный
Земля/черный
Провод питания антенны предназначен для подачи питания на антенну и для удаленного управления
дополнительным усилителем.
