23

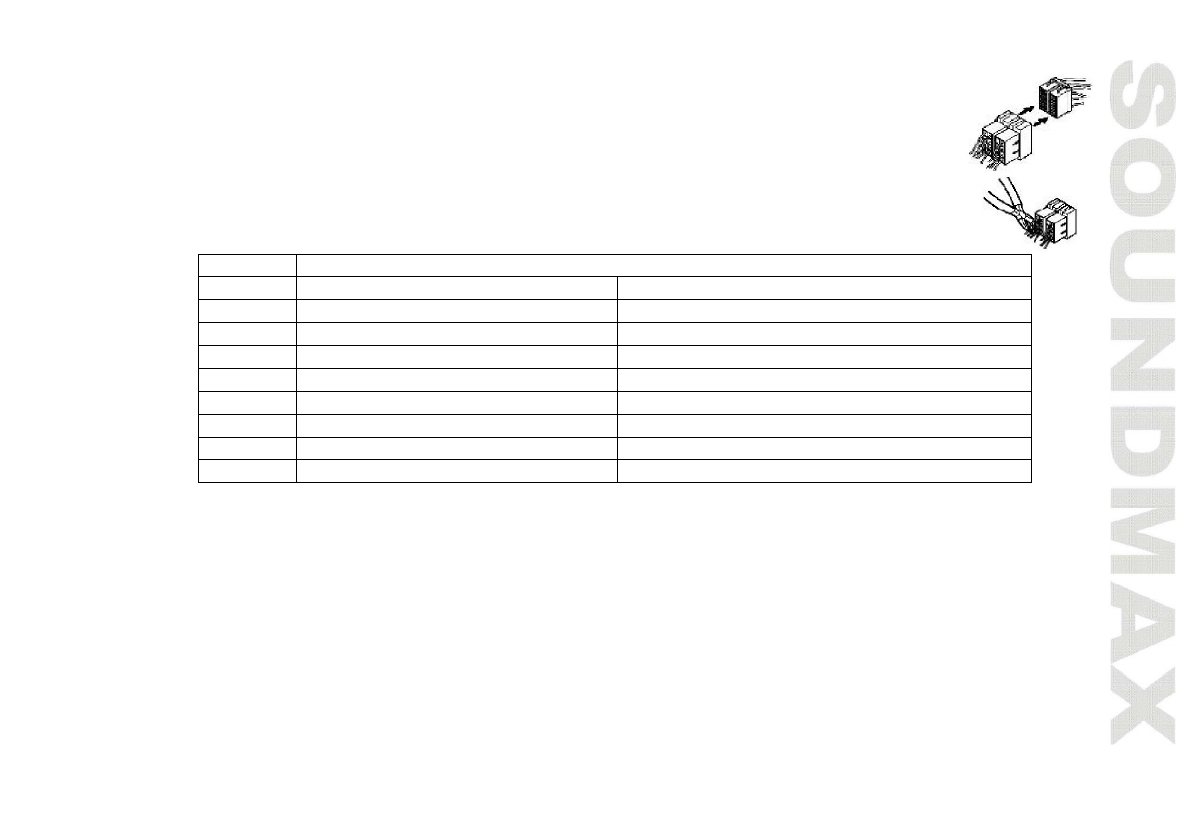

Использование разъема ISO
1.
Если в Вашем автомобиле есть разъем ISO, произведите подключение, как
показано на рисунке.
2.
Для подключений без разъемов ISO внимательно проверьте все провода перед
подключением, неправильное подключение может привести к повреждениям
изделия. Обрежьте разъем, подключите головки разъема к шнуру питания батареи
в соответствии с приведенной таблицей.
Номер
Функция
Разъем A
Разъем B
1
-
Задний правый (+)
2
-
Задний правый (-)
3
-
Передний правый (+)
4
Питание 12В (+)
Передний правый (-)
5
Питание антенны
Передний левый (+)
6
-
Передний левый (-)
7
Зажигание
Задний левый (+)
8
Заземление
Задний левый (-)
Провод питания антенны предназначен для подачи питания на антенну и для удаленного управления
дополнительным усилителем.
