23

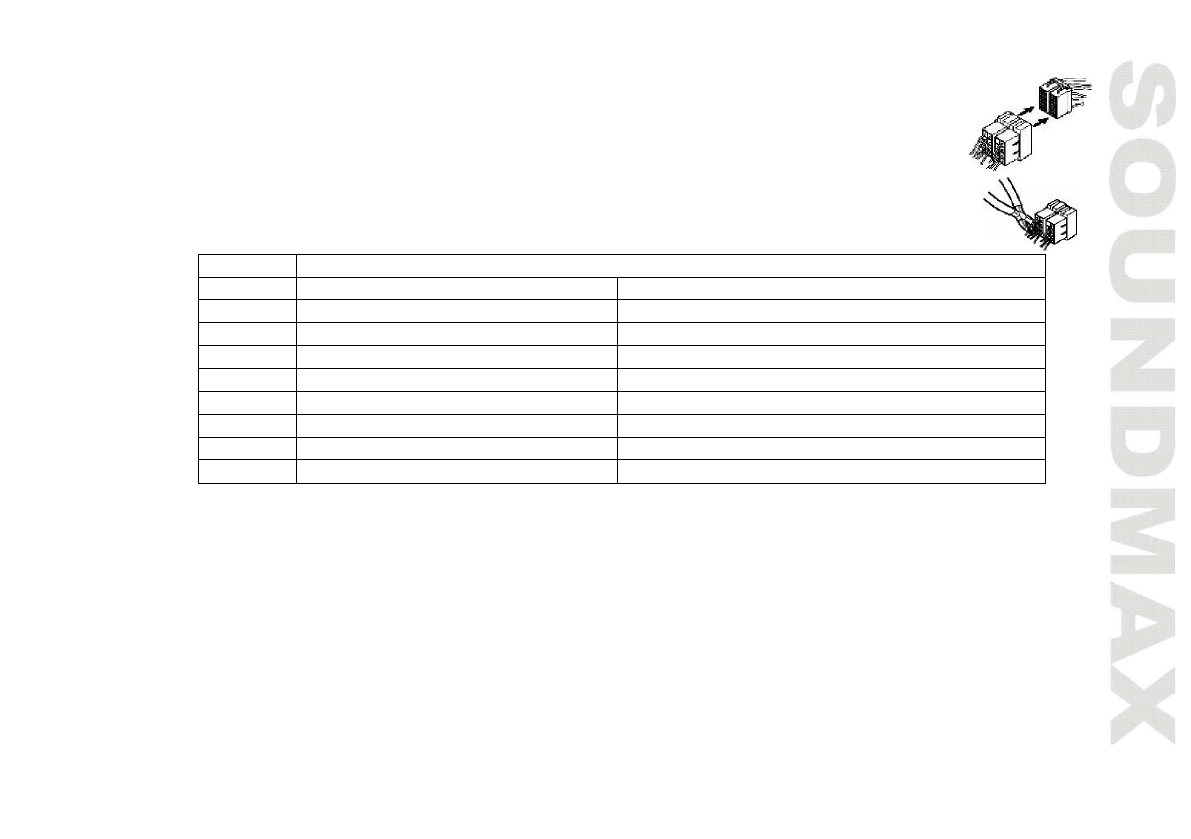

Использование разъема ISO
1.
Если в Вашем автомобиле есть разъем ISO, произведите подключение, как
показано на рисунке.
2.
Для подключений без разъемов ISO внимательно проверьте все провода перед
подключением, неправильное подключение может привести к повреждениям
изделия. Обрежьте разъем, подключите головки разъема к шнуру питания батареи
в соответствии с приведенной таблицей.
Номер
Функция
Разъем A
Разъем B
1
-
Задний правый (+)/---Фиолетовый
2
-
Задний правый (-)/---Фиолетовый/Черный
3
-
Передний правый (+)/---Серый
4
Питание 12В (+)/Желтый
Передний правый (-)---Серый/Черный
5
Питание антенны/Синий
Передний левый (+)---Белый
6
-
Передний левый (-)---Белый/Черный
7
Зажигание/Красный
Задний левый (+)---Зеленый
8
Заземление/Черный
Задний левый (-)---Зеленый/Черный
Провод питания антенны предназначен для подачи питания на антенну и для удаленного управления
дополнительным усилителем.
