13

RU

*1 Не прилагается
*2 Полное сопротивление громкоговорителей: 4 Ом –

8 Ом × 4

*3 Кабель с разъемами RCA (не прилагается)
*4 В зависимости от типа автомобиля, возможно,

потребуется использовать адаптер для проводного
пульта дистанционного управления (не прилагается).

Дополнительные сведения об использовании
проводного пульта дистанционного управления см. в
разделе “Использование проводного пульта
дистанционного управления” (стр. 14).

*5 В зависимости от типа автомобиля используйте

переходник (не прилагается), если антенный разъем
не подходит.

*6 Прокладывайте входной кабель микрофона так,

чтобы он не мешал управлять автомобилем. Если
кабель проходит в области ног, закрепите его с
помощью зажима.

*7 Дополнительные сведения об установке микрофона

см. в разделе “Установка микрофона” (стр. 14).

Если используется антенна с электроприводом
без релейного блока, подсоединение этого
устройства с помощью кабеля питания



 может

привести к повреждению антенны.



К разъему громкоговорителя автомобиля



К разъему электропитания автомобиля



К проводу переключателя стояночного
тормоза

Место крепления провода переключателя
стояночного тормоза зависит от автомобиля.
Обязательно соедините светло-зеленый
провод стояночного тормоза в составе
кабеля питания



 с проводом

переключателя стояночного тормоза.



К клемме питания +12 В провода фонаря
заднего хода (только в случае
подключения камеры заднего вида)

Подключение для поддержки памяти

Когда к устройству подсоединен желтый провод
питания, блок памяти будет постоянно получать
питание, даже при выключенном зажигании.

Подключение громкоговорителей

• Перед подключением громкоговорителей

выключите устройство.

• Во избежание повреждений используйте

громкоговорители с полным сопротивлением
4 Ом

–

 8 Ом и соответствующей предельно

допустимой мощностью.

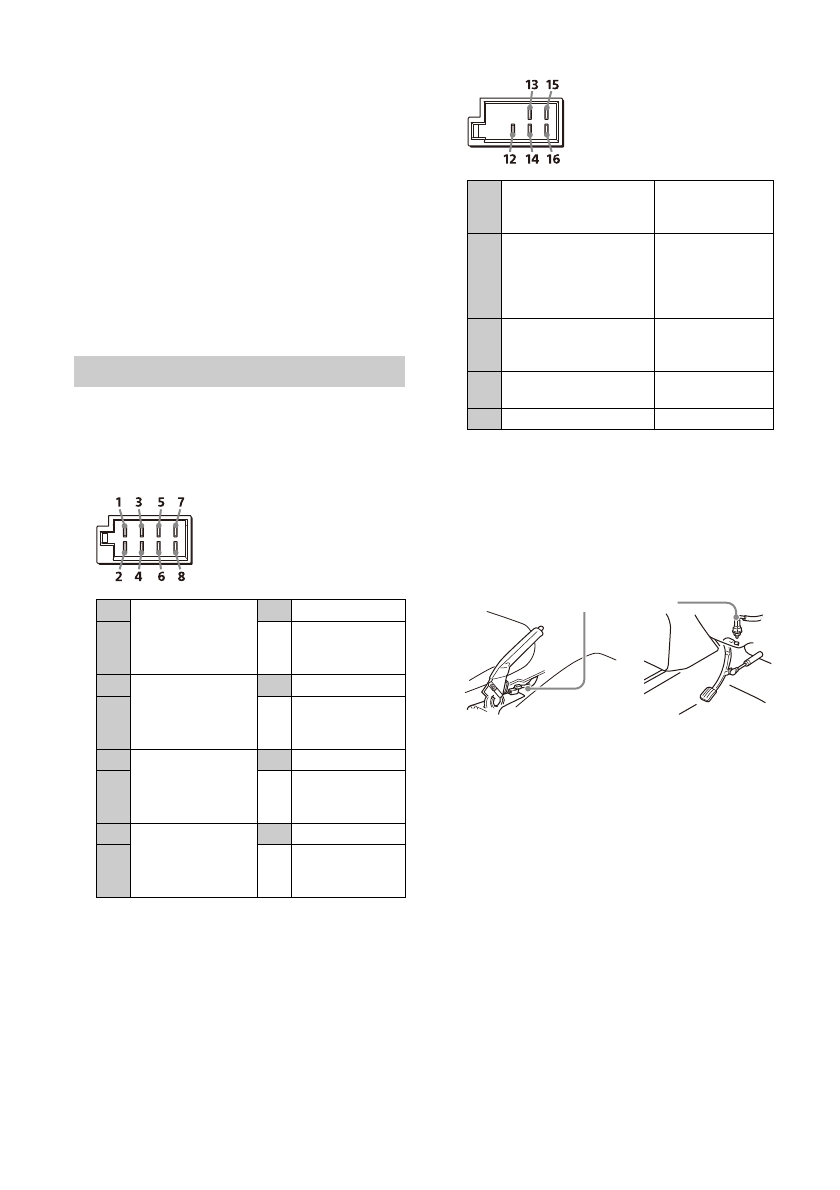

Установление соединений

1

Задний
громкоговоритель
(правый)



Фиолетовый

2



Фиолетовый/с
черными
полосками

3

Передний
громкоговоритель
(правый)



Серый

4



Серый/с
черными
полосками

5

Передний
громкоговоритель
(левый)



Белый

6



Белый/с
черными
полосками

7

Задний
громкоговоритель

(левый)



Зеленый

8



Зеленый/с
черными
полосками

12

Источник
бесперебойного
электропитания

Желтый

13

Антенна с
электроприводом/
управление
усилителем мощности
(REM OUT)

Синий/с белыми
полосками

14

Импульсный источник
питания подсветки

Оранжевый/с
белыми
полосками

15

Импульсный источник
питания

Красный

16

Заземление

Черный

Провод переключателя

стояночного тормоза

Ручной тормоз

Ножной тормоз
