18
RU
Если используется антенна с электроприводом
без релейного блока, подсоединение этого
устройства с помощью прилагаемого провода
питания
может привести к повреждению
антенны.
К разъему громкоговорителя автомобиля
К разъему электропитания автомобиля
Простое подключение сабвуфера
Сабвуфер можно использовать без усилителя
мощности, если подключить его к кабелю
заднего громкоговорителя.
Примечания
Требуется подготовка кабелей задних
громкоговорителей.
Во избежание повреждений используйте
сабвуфер с полным сопротивлением 4–8 Ом и
соответствующей предельно допустимой
мощностью.
Подсоединение для поддержки
памяти
Когда к устройству подсоединен желтый провод
питания, блок памяти будет постоянно получать
питание, даже при выключенном зажигании.
Подключение громкоговорителей
Перед подключением громкоговорителей
выключите устройство.
Во избежание повреждений используйте
громкоговорители с полным сопротивлением
4–8 Ом и соответствующей предельно
допустимой мощностью.
Проверьте разъем подключения
вспомогательного питания автомобиля и
правильно распределите соединения проводов
(в зависимости от типа автомобиля).

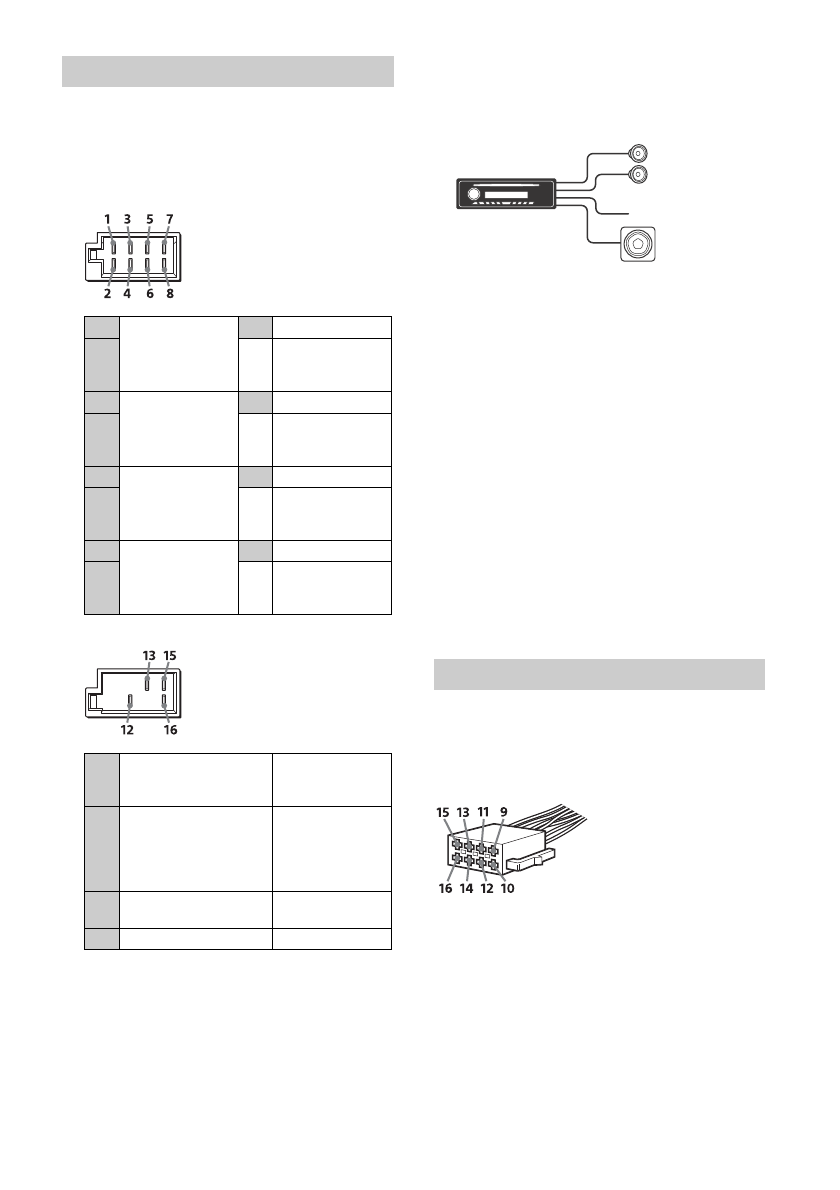

Установка соединений
1
Задний
громкоговоритель
(правый)
Фиолетовый
2
Фиолетовый/с
черными
полосками
3
Передний
громкоговоритель
(правый)
Серый
4
Серый/с
черными
полосками
5
Передний
громкоговоритель
(левый)
Белый
6
Белый/с
черными
полосками
7
Задний
громкоговоритель
(левый)
Зеленый
8
Зеленый/с
черными
полосками
12
Источник
бесперебойного
электропитания
Желтый
13
Антенна с
электроприводом/
управление
усилителем мощности
(REM OUT)
Синий/с белыми
полосками
15
Импульсный источник
электропитания
Красный
16
Заземление
Черный
Схема подключения питания
Передний
громкоговоритель
Сабвуфер
Разъем подключения вспомогательного питания
