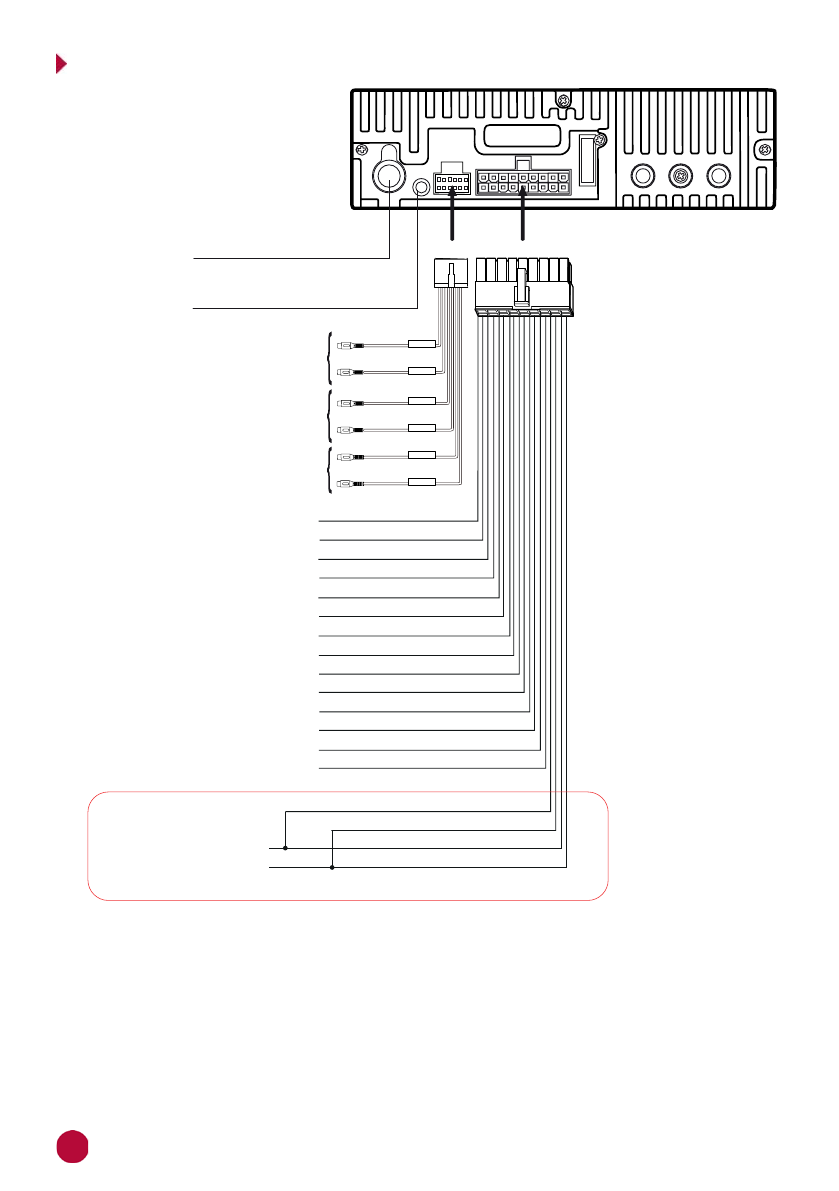

Схема подКлючения

30

Разъём для подключения

FM-антенны

Разъём для подключения

активного внешнего микрофона

(не входит в комплект)

18

9

10

1

Красный (12)

Желтый (10)

Зеленый (18)

 Белый/Черный (7)

Белый (16)

 Коричневый/Черный (14)

Синий (3)

Желтый (11)

 Зеленый/Черный (9)

Черный (2)

Фиолетовый/Черный (8)

 Фиолетовый (17)

Черный (1)

12 В при включенном АСС (+)

Масса (-)

12 В постоянно (+)

Подключение к кнопкам на руле 1 (+)

Подключение к кнопкам на руле 2 (+)

Подключение к кнопкам на руле “масса” (-)

К выключателю габаритных огней (+)

12 В на антенну или усилитель (+)

Провода питания устройства подключайте напрямую к клеммам аккумулятора!

Серый/Черный (6)

 Серый (15)

Левый задний динамик (-)

Левый задний динамик (+)

Левый передний динамик (-)

Левый передний динамик (+)

Правый передний динамик (-)

Правый передний динамик (+)

Правый задний динамик (-)

Правый задний динамик (+)

 Коричневый (5)

 Оранжевый (13)

Черный (4)

Выходы на сабвуферы

Белый

Красный

Белый

Красный

Зеленый

Зеленый

Выходы задних каналов

Выходы передних каналов

SUB R

SUB L

REAR R

REAR L

FRONT R

FRONT L

Правый

Правый

Правый

Левый

Левый

Левый

вНиМаНие!

—

Неверное подключение устройства может привести к его поломке и лише

-

нию права на гарантийное обслуживание.

—

в  данном  устройстве  используются  усилители  мощности  D-класса,  подключен

-

ные  по  мостовой  схеме.  при  подключении  динамиков  не  допускается  замыка

-

ние проводов на массу автомобиля, на провод питания +12 в или друг с другом.

—

красный  провод  устройства  должен  быть  подключен  к  цепи  зажигания

во избежание разряда аккумуляторной батареи автомобиля при продол

-

жительной стоянке.
