Магнитолы Prology MPC-120 DSP - инструкция пользователя по применению, эксплуатации и установке на русском языке. Мы надеемся, она поможет вам решить возникшие у вас вопросы при эксплуатации техники.
Если остались вопросы, задайте их в комментариях после инструкции.
"Загружаем инструкцию", означает, что нужно подождать пока файл загрузится и можно будет его читать онлайн. Некоторые инструкции очень большие и время их появления зависит от вашей скорости интернета.
48

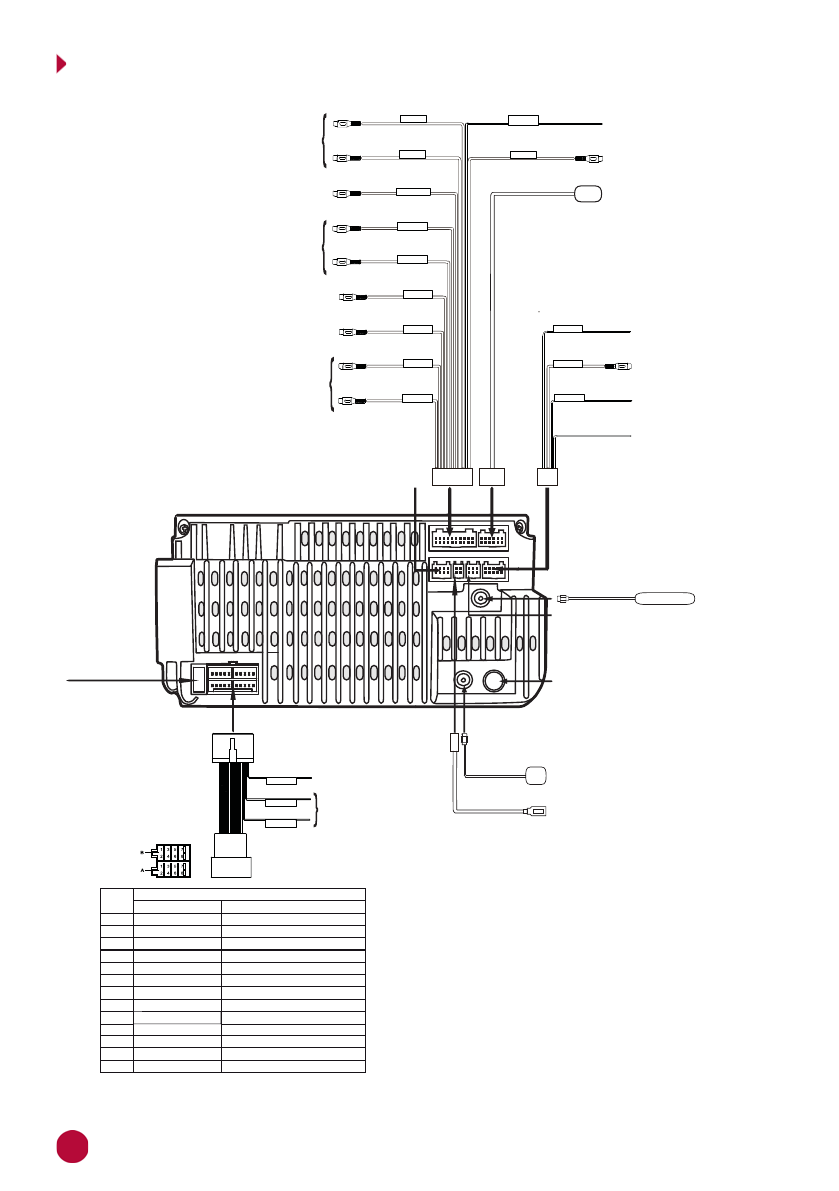

СХЕМА
ПОДКЛЮЧЕНИЯ
GPS-антенна
Разъём для
подключения
FM-антенны
Аудивыход
сабвуфера
Аудиовход
Видеовход для камеры
заднего вида
Разъём для подключения USB-накопителя и
зарядки мобильных устройств (1,5 А макс.)
Предохранитель
Желтый
CAMERA
AUX L IN
Белый
Зеленый
Красный
Аудиовыход
задних
каналов
Управление
усилителем
SUBWOOFER
FCAM
AMP-CON
Желтый
Белый
Черный
RCA RR OUT
RCA RL OUT
GPS ANT
Wi-Fi/Bluetooth-антенна
№
Назначение контактов разъема ISO
Цвет провода
А4
А5
А7
А8
B1
B2
B3
B4
B5
B6
B7
Красный
Синий
Желтый
Черный
Фиолетовый
Фиолетово-черный
Серый
Серо-черный
Белый
Бело-черный
Зеленый
+12 В при включенном АСС
Выход +12 В на авт. антенну
Масса
+12 В постоянно
Правый задний динамик (+)
Правый задний динамик (-)
Правый передний динамик (+)
Правый передний динамик (-)
Левый передний динамик (+)
Левый передний динамик (-)
Левый задний динамик (+)
B8
Зелено-черный
Левый задний динамик (-)
Назначение
А6
Оранжевый
К выключателю габаритных огней
BACK CAR
SWC 1
К кнопкам управления
на рулевом колесе
Розовый
SWC 2
Серый
Зеленый
15 А
Данный разъём не использует
ся
Вход для подключения
внешнего микрофона
AUX IN R
Красный
CVBS-IN-1
Желтый
AUX R IN
Черный
MIC IN
AUX R IN
Красный
RCA OUT R
AUX IN L
Белый
RCA OUT L
Аудиовыход
передних
каналов
Видеовход
Видеовход для камеры
переднего вида
BRAKE
Синий/Белый
FCCD
Розовый/Черный
Для питания камеры
переднего вида
К концевому выключателю
стояночного тормоза
Серый
Белый
Не использует
ся
Вход включения
камеры заднего вида
Данный разъём
не используется
Слот для подключения SIM-карты
GSM-антенна
Содержание
- 3 microSD
- 5 Осторожно
- 6 ГЛАВНОЕ
- 7 Строка; Панель; Ассистент
- 8 Google Play; ЭКРАННАЯ; Ввод; БВ
- 9 РУССКИЙ; Google»; ОБЩИЕ
- 10 РЕЖИМ; BND
- 11 RDS; Вариант
- 12 TA
- 13 PTY; ПРИЛОЖЕНИЯ; Примечания
- 14 NAVITEL NAVIGATOR; Navitel Navigator; NAVITAG; ИСПОЛЬЗОВАНИЕ; Подключение; Подключение
- 15 Видео
- 17 Галерея
- 18 Сопряжение; Bluetooth; Bluetooth; Доступные; Сопряженные
- 19 Соединение; Разъединение
- 22 стр; ПРОВОДНИК
- 23 AUX
- 24 FCAM; АККАУНТ; Создание; Play Market
- 25 Google; Play; hrome; Chrome
- 26 Голосовой
- 27 Календарь; Часы; Email; DEL; ДРУГИЕ
- 28 МЕНЮ; иконку; Автомобильные; BRAKE
- 31 Приложения; Показать
- 32 Экран; Яркость
- 33 Звук
- 35 Аккаунты; Спец
- 37 Система
- 39 НАСТРОЙКА; Эквалайзер; SEL; DSP
- 42 ВНИМАНИЕ
- 46 Процедура
- 47 Основные; Примечание
- 49 Розовый; BACK CAR
- 50 ANT
- 51 Всего
- 52 Неисправность Причина
- 54 Brake
- 56 Prology MP; Техподдержка
