PROLOGY MDD-722T

ã

 Saturn Marketing Ltd

16

Внимание!

·

  Неверное  подключение  проигрывателя  может  привести  к  его  поломке  и  лише-

нию права на гарантийное обслуживание.

·

  В  данном  проигрывателе  используются  усилители  мощности, подключенные

по  мостовой  схеме. При  подключении  динамиков  не  допускается  замыкание
проводов на массу автомобиля или друг с другом.

·

  Красный  провод  проигрывателя  должен  быть  подключен  к  цепи  зажигания  во

избежание  разряда  аккумуляторной  батареи  автомобиля  при  продолжитель-
ной стоянке.

Назначение проводов

Оранжевый (ILLUMI)

Подключите данный провод к лампочке габаритных огней. При включении габа-
ритных огней в тёмное время суток яркость подсветки TFT-экрана и LCD-дисплея
будет снижена, чтобы не слепить глаза (в дневное время яркость дисплея повы-
шена для более чёткой видимости изображения).

Коричневый (MUTE)

При подключении данного провода к отрицательной клемме аккумулятора, про-
исходит автоматическое отключение звука. (Например, во время телефонного
звонка при использовании системы  “хэндс-фри”).

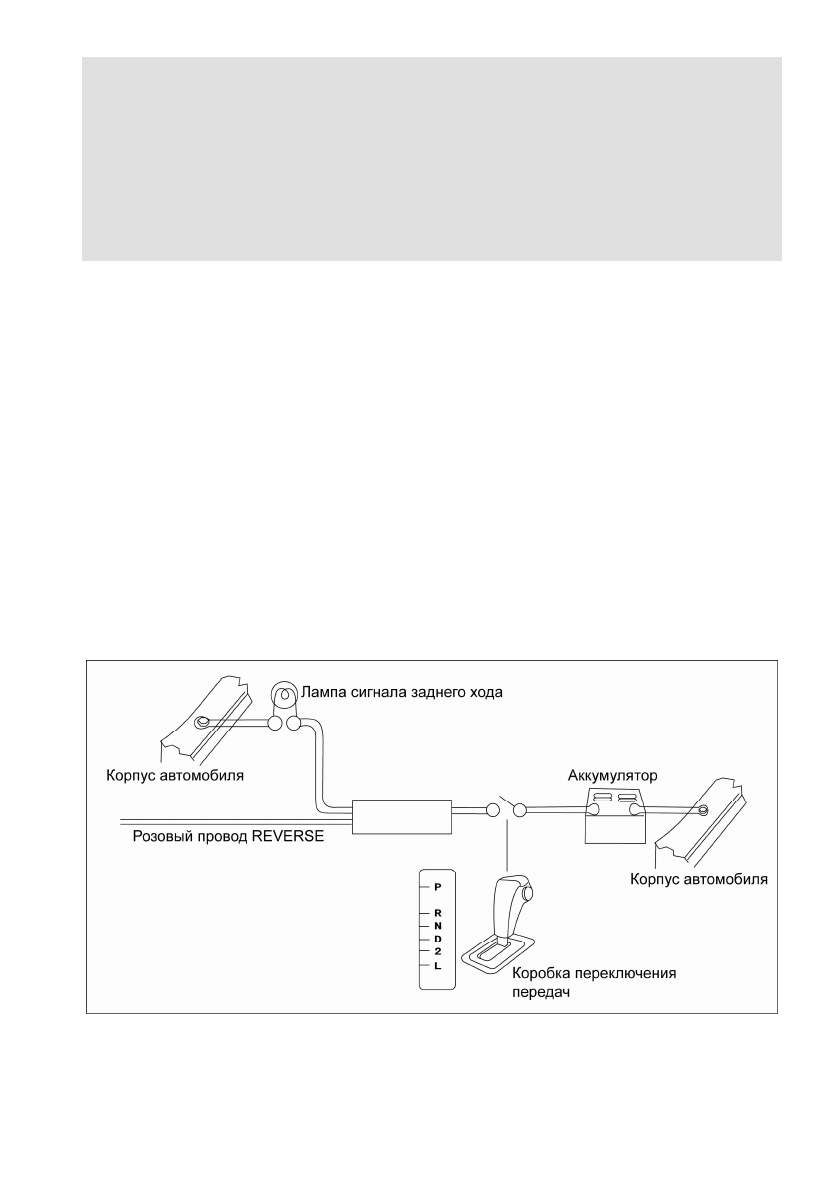

Розовый (REVERSE)

Если к проигрывателю подключена камера заднего вида, то при включении пере-
дачи заднего хода автомобиля режим воспроизведения автоматически переклю-
чится на обзор с камеры. После выключения передачи заднего хода режим рабо-
ты проигрывателя автоматически вернётся к предыдущему режиму.

Розовый (PRK SW)

Подключите данный провод к концевому выключателю стояночного тормоза.
Чтобы предотвратить просмотр видео и изображений во время движения, на си-
нем фоне экрана будет выводиться предупреждающее сообщение до тех пор,
пока не будет включен стояночный тормоз. Пассажиры на заднем сидении могут
