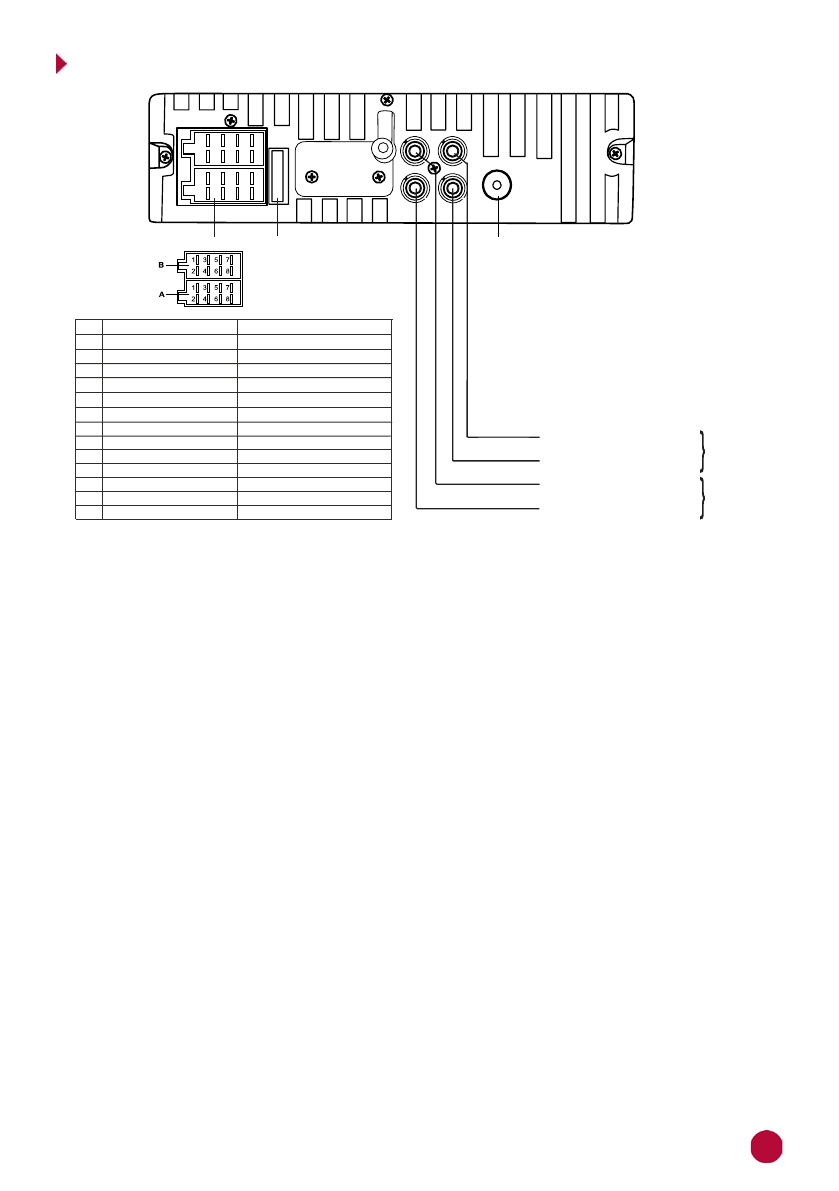

Схема подКлючения
Разъём для подключения
FM-антенны
Разъём ISO Предохранитель
15 А
Правый канал аудиовыхода
Красный
Белый
Аудиовыход
передних
каналов
Левый канал аудиовыхода
Правый канал аудиовыхода
Красный
Белый
Левый канал аудиовыхода
Аудиовыход
задних
каналов
Назначение
Чёрный
Красный
Синий
Жёлтый
Зелёный/Чёрный
Зелёный
Белый/Чёрный
Белый
Серый/Чёрный
Серый
Фиолетовый/Чёрный
Фиолетовый
+12 В постоянно
Выход +12 В на авт. антенну
+12 В при включенном АСС
Масса
Правый задний динамик (+)
Правый задний динамик (-)
Правый передний динамик (+)
Правый передний динамик (-)
Левый передний динамик (+)
Левый передний динамик (-)
Левый задний динамик (+)
Левый задний динамик (-)
A4
A5
A7
A8
B1
B2
B3
B4
B5
B6
B7
B8
A2
Коричневый
Вход отключения звука (-)
Цвет провода
№
вНиМаНие!
—
Неверное подключение устройства может привести к его поломке и лише-
нию права на гарантийное обслуживание.
—
в данном устройстве используются усилители мощности, подключенные по
мостовой схеме. при подключении динамиков не допускается замыкание
проводов на массу автомобиля, на провод питания +12 в или друг с другом.
—
красный провод устройства должен быть подключен к цепи зажигания во
избежание разряда аккумуляторной батареи автомобиля при продолжи-
тельной стоянке.
—
Желтый провод устройства должен быть подключен к проводу с постоянным
напряжением +12 в, даже при выключенном зажигании. если вы не нашли
такого провода, то подключитесь к плюсовой клемме аккумулятора после
блока предохранителя.
—
Черный провод устройства должен быть подсоединен к заземленной метал-
лической части автомобиля. если вы не смогли найти подходящий болт или
винт, обратитесь за помощью к ближайшему дилеру вашего автомобиля.
для обеспечения хорошего заземления удалите краску и грязь с тех обла-
стей поверхности, с которыми соприкасается провод.
—
синий провод предназначен для управления выдвижным механизмом
автомобильной радиоантенны или питанием активной антенны.
—
коричневый провод используется для автоматического отключения звука
(например, при связи с оператором системы «ЭРа-ГлоНасс»).
Характеристики
