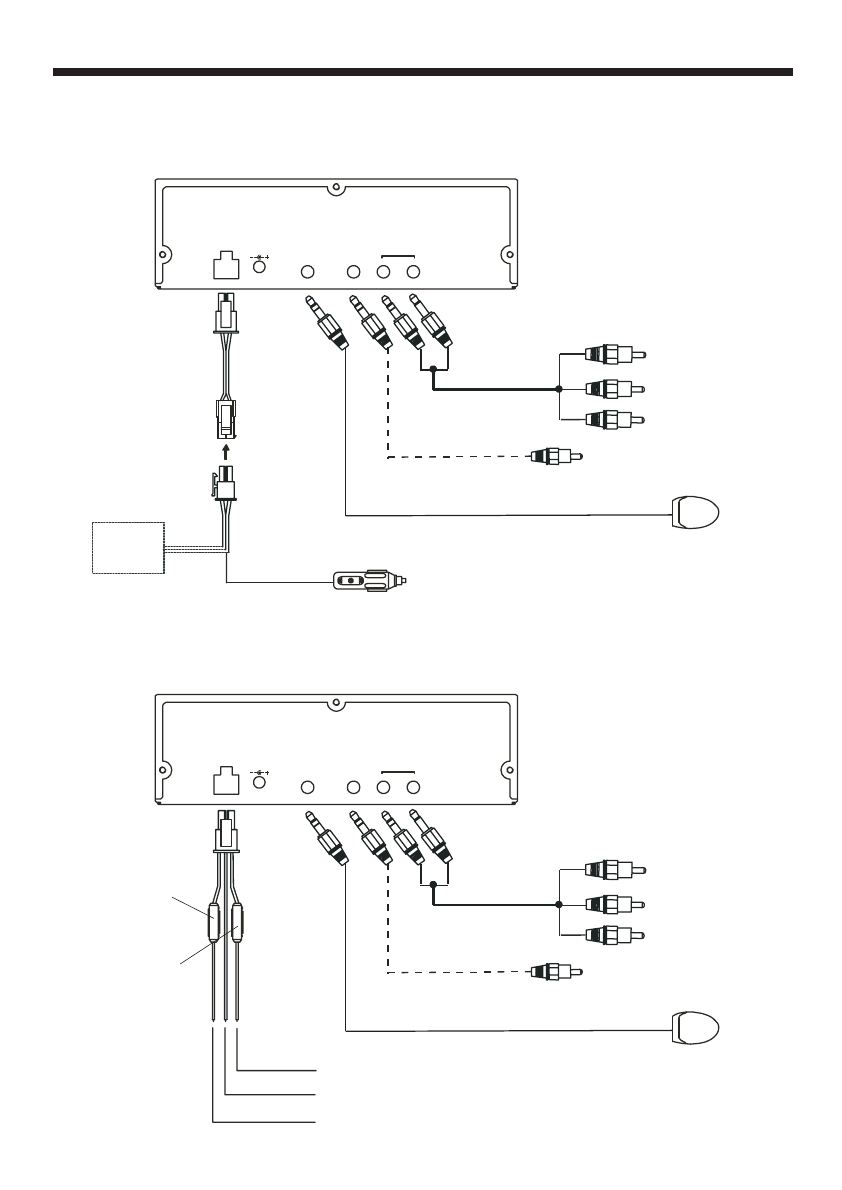

Электрические подключения проигрывателя

D C 1 2 V I N

RE M O TE

D C 1 2 V O U T

A U DI O

D IG I TAL

L /R

V I DE O

A /V O UT

Проигрыватель DVD

Желтый

Красный

Белый

Видеовыход

Аудиовыход
(правый канал)

Аудиовыход
(левый канал)

Цифровой аудиовыход

(Дополнительно)

Разъем для подключения к прикуривателю

Сетевой

источник

питания

Приемник сигналов дистанционного управления

D C 1 2 V I N

RE M O TE

D C 1 2 V O U T

A U DI O

D IG I TAL

L /R

V I DE O

A /V O UT

Проигрыватель DVD

Желтый

Черный

Красный

Белый

Видеовыход

Аудиовыход
(правый канал)

Аудиовыход
(левый канал)

Цифровой аудиовыход

(Дополнительно)

Приемник сигналов дистанционного управления

Предохранитель 0,5 А

Предохранитель 3 А

+12 В постоянно

"Масса"

+12 В при включенном зажигании

Вариант 1. Используйте переходной кабель, входящий в комплект, для подключения
проигрывателя к прикуривателю автомобиля или при использовании сетевого источ-
ника питания (входит в комплект).

Вариант 2. Используйте 3-проводной кабель для стационарного подключения к борто-
вой сети автомобиля.
