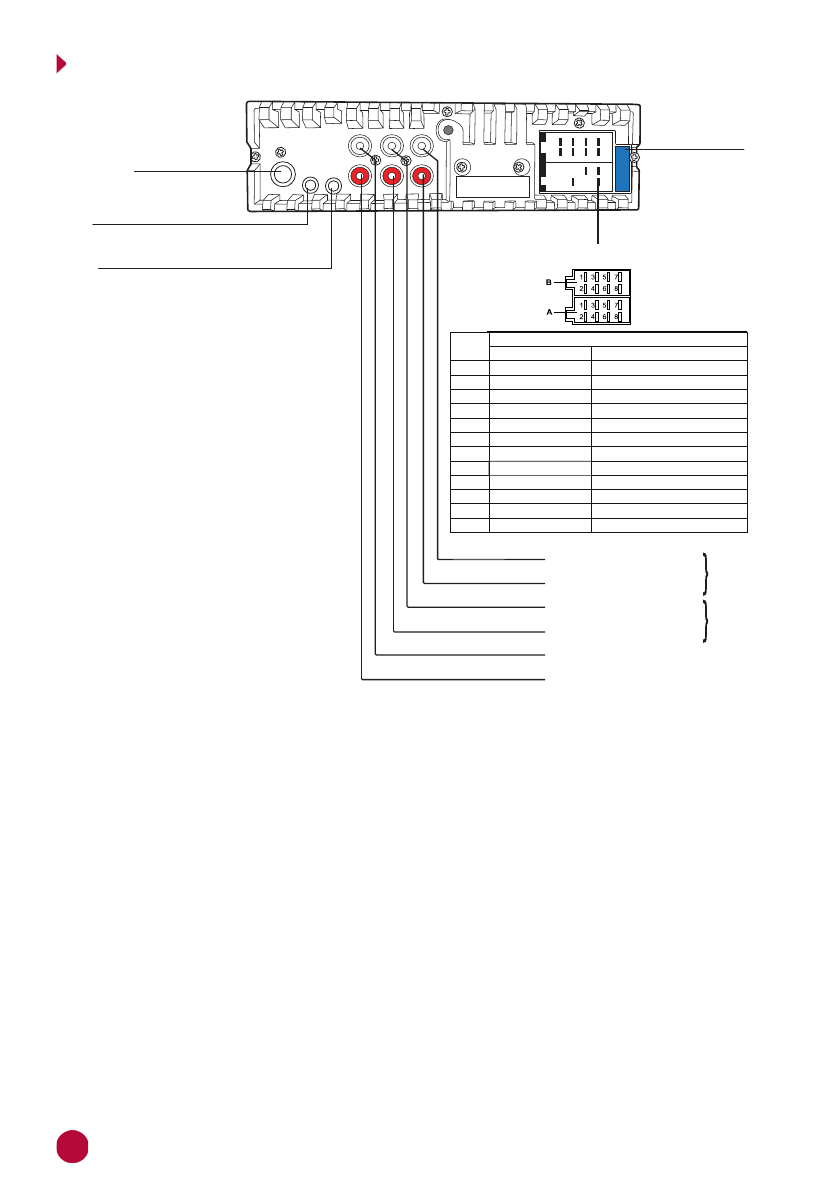

СХЕМА
ПОДКЛЮЧЕНИЯ
Разъём
для подключения
FM-антенны
Разъем для подключения
ктивного внешнего микрофона
(не входит в комплект)
Разъём ISO
Предохранитель
Правый канал аудиовыхода
Красный
Белый
Аудиовыход
задних
каналов
Левый канал аудиовыхода
Правый канал аудиовыхода
Красный
Белый
Левый канал аудиовыхода
Аудиовыход
передних
каналов
№
Назначение контактов разъема ISO
Цвет провода
А4
А5
А7
А8
B1
B2
B3
B4
B5
B6
B7
Красный
Синий
Желтый
Черный
Фиолетовый
Фиолетово-черный
Серый
Серо-черный
Белый
Бело-черный
Зеленый
+12 В при включенном АСС
Выход +12 В на авт. антенну
Масса
+12 В постоянно
Правый задний динамик (+)
Правый задний динамик (-)
Правый передний динамик (+)
Правый передний динамик (-)
Левый передний динамик (+)
Левый передний динамик (-)
Левый задний динамик (+)
B8
Зелено-черный
Левый задний динамик (-)
Назначение
MIC
SWC
SUB
SUB
FL
RL
FR
RR
ANT
Разъём не используется
в данном устройстве
Белый
Левый канал сабвуфера
Правый канал сабвуфера
Красный
ВНИМАНИЕ
!
—
В
данном
устройстве
используются
усилители
мощности
,
подключенные
по
мостовой
схеме
.
При
подключении
динамиков
не
допускается
замыкание
проводов
на
массу
автомобиля
,
на
провод
питания
+12
В
или
друг
с
другом
.
—
Красный
провод
устройства
должен
быть
подключен
к
цепи
зажигания
во
избежа
-
ние
разряда
аккумуляторной
батареи
автомобиля
при
продолжительной
стоянке
.
—
Желтый
провод
устройства
должен
быть
подключен
к
проводу
с
постоянным
напряжением
+12
В
,
даже
при
выключенном
зажигании
.
Если
Вы
не
нашли
такого
провода
,
то
подключитесь
к
плюсовой
клемме
аккумулятора
после
блока
предохранителя
.
—
Черный
провод
устройства
должен
быть
подсоединен
к
заземленной
металличе
-
ской
части
автомобиля
.
—
Синий
провод
предназначен
для
управления
выдвижным
механизмом
авто
-
мобильной
радиоантенны
или
питанием
активной
антенны
.
